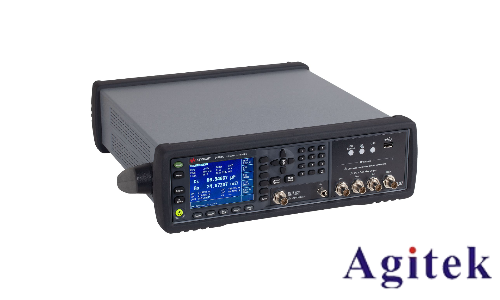

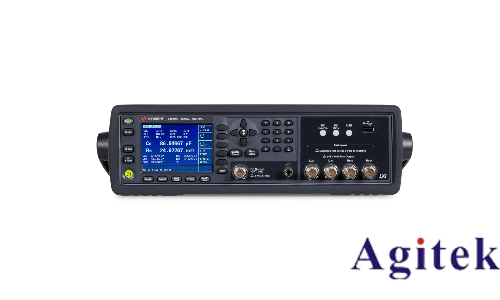

多層陶瓷電容器（MLCC）作為現代電子電路中不可或缺的基礎元件，其電氣性能的精確測量對于電路設計與質量控制至關重要。使用阻抗分析儀對MLCC進行測量，是獲取其電容值（C）、損耗角正切值（D）、等效串聯電阻（ESR）等關鍵參數的標準方法。為確保測量結果的準確性與可靠性，操作過程中需重點關注以下幾個方面。

一、測量前的充分準備與校準

測量的準確性始于儀器的準備。在連接任何待測元件之前，必須對阻抗分析儀進行正確的校準。校準過程通常包括開路（Open）和短路（Short）校準，旨在消除測試系統固有的寄生參數影響。務必在每次更換測試夾具或測試環境發生顯著變化后重新執行校準。此外，確保儀器有充足的預熱時間（通常為30分鐘以上），并放置在干燥、清潔、無強電磁干擾的環境中，這是獲得穩定測量數據的基礎。

二、選擇并正確使用測試夾具

夾具的選擇與連接直接影響測量精度。對于貼片式的MLCC，應使用專用的SMD表面貼裝器件測試夾具，以確保與元件電極的良好接觸。當測量極低ESR值的電容時，推薦使用四端（4-terminal）或開爾文測試夾具。這種方法能有效消除引線電阻和接觸電阻帶來的誤差，從而準確獲取被測元件本身的阻抗特性。連接時，務必確保MLCC牢固、穩定地安裝在夾具上，避免虛接或松動。

三、合理設置關鍵測試參數

正確的參數設置是獲得有效數據的關鍵。

1. 測試頻率：MLCC的電容值會隨頻率變化而變化。應根據電容的類型及其實際應用場景選擇合適的測試頻率。例如，對于高頻應用的電容，可能需要選擇1MHz或更高的頻率進行評估。

2. 測試信號電平：設置適當的測試電壓或電流信號幅度。過大的信號可能導致測量非線性甚至損壞元件，而過小的信號則可能被噪聲淹沒。應參考電容規格書，選擇在元件正常工作條件下的信號電平。

3. 等效電路模型：阻抗分析儀通常提供串聯（Rs）和并聯（Rp）兩種等效模型。對于大多數電容器，尤其是其阻抗遠大于容抗的情況，應選擇串聯等效模型，此時測得的電阻值即為等效串聯電阻（ESR）。

四、規范的數據讀取與結果分析

啟動測量后，儀器會顯示包括電容值（C）、損耗（D）、阻抗（Z）及ESR在內的多個參數。應待讀數穩定后再進行記錄。為提高可靠性，可對同一電容進行多次測量并取平均值。最終，將測量結果與元件的規格書進行比對，判斷其是否在正常范圍內。若出現“Over Range”等錯誤提示，應檢查連接是否正確，并嘗試降低測試電平。

遵循以上規范的操作流程，不僅能提升測試效率，更能為電子元器件的篩選、電路設計的優化以及故障診斷提供堅實、可信的數據支撐。
