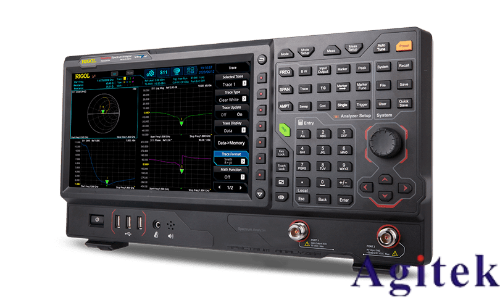

在射頻與微波系統的設計與調試中，低噪聲放大器（LNA）扮演著至關重要的角色。其核心功能是在信號鏈的前端對微弱信號進行放大，同時引入盡可能少的額外噪聲。準確測量LNA的增益，是評估其性能、確保系統靈敏度的關鍵步驟。頻譜分析儀，作為頻域測量的利器，能夠高效、直觀地完成這一任務。

一、測量原理與核心方法

利用頻譜分析儀測量LNA增益，其基本原理是“比較法”。即分別測量信號通過放大器前后的功率電平，兩者之差即為增益值。這種方法直觀且易于操作，但要獲得高精度的結果，需遵循嚴謹的步驟。

二、測量前的準備工作

在連接任何設備之前，充分的準備是成功測量的基礎。

設備與連接：確保信號源、被測低噪聲放大器（DUT）、頻譜分析儀均處于良好工作狀態。使用高質量的射頻電纜和合適的連接器，確保所有連接牢固可靠，避免因接觸不良引入額外損耗或反射。

環境考量：測量應在屏蔽良好的環境中進行，以最大限度地減少外部電磁干擾對微弱信號測量的影響。

儀器預熱：開啟所有儀器并預熱至規定時間，確保其內部電路達到熱穩定狀態，從而保證測量結果的穩定性與一致性。

參數設置：根據LNA的預期工作頻率和增益范圍，預先設置信號源的輸出頻率和功率，以及頻譜分析儀的中心頻率、跨度（Span）等基本參數。

三、分步測量流程

具體的測量過程可以分為校準、測量和計算三個階段。

1. 輸入端口校準（建立基準）

將信號源直接連接到頻譜分析儀的輸入端。

設置信號源輸出一個已知頻率和功率的連續波（CW）信號。

在頻譜分析儀上，調整參考電平和衰減器，使信號峰值清晰地位于屏幕中央。記錄此時信號的功率電平，記為P_in（dBm）。這一步至關重要，它建立了測量的基準平面，消除了測試電纜和連接器帶來的傳輸損耗影響。

2. 接入被測放大器（獲取輸出）

斷開信號源與頻譜分析儀的直接連接。

將被測LNA接入鏈路，即信號源 → LNA輸入端，LNA輸出端 → 頻譜分析儀輸入端。

確保LNA的電源供應正常，并已進入穩定的工作狀態。

此時，頻譜分析儀上將顯示被放大后的信號。記錄該信號在相同頻率點的功率電平，記為P_out（dBm）。

3. 數據處理與結果計算

LNA的增益G（dB）即為輸出功率與輸入功率之差。通過簡單的計算即可得到：G = P_out - P_in

四、關鍵技巧與誤差控制

為了確保測量結果的準確性和可靠性，以下幾個技術細節不容忽視。

優化信噪比（SNR）：對于低噪聲放大器的測量，信噪比是影響精度的關鍵。應盡量提高輸入信號電平，使其遠高于頻譜分析儀的本底噪聲，但又不能高到使放大器進入飽和區。此外，減小頻譜分析儀的分辨率帶寬（RBW）可以有效降低噪聲基底，提高測量靈敏度。

避免放大器飽和：測量必須在LNA的線性工作區內進行。如果輸入信號過強，放大器將進入非線性區甚至飽和區，導致增益壓縮，測得的增益值將低于其真實的線性增益。因此，需通過實驗確認LNA的1dB壓縮點（P1dB），并確保測量時的輸入功率遠低于此值。

考慮阻抗匹配：理想的測量應在50歐姆（或75歐姆）的系統阻抗下進行。阻抗失配會導致信號反射，從而引入測量誤差。雖然頻譜分析法對匹配的要求不如網絡分析法那么苛刻，但良好的匹配仍是獲得精確結果的前提。

系統校準：如前所述，直接校準法可以消除測試鏈路的大部分系統誤差。如果對精度要求極高，還可以使用矢量網絡分析儀（VNA）對測試電纜進行完整的S參數校準，然后將校準數據應用于頻譜分析儀的測量中。

總而言之，使用頻譜分析儀測量低噪聲放大器的增益是一項基礎而重要的射頻測量任務。其過程遵循“先校準、后測量、再計算”的邏輯，核心在于建立一個準確的功率基準。通過遵循嚴謹的步驟、關注關鍵的技術細節，工程師可以高效地獲得可靠的增益數據，為射頻系統的優化與調試提供有力支持。
