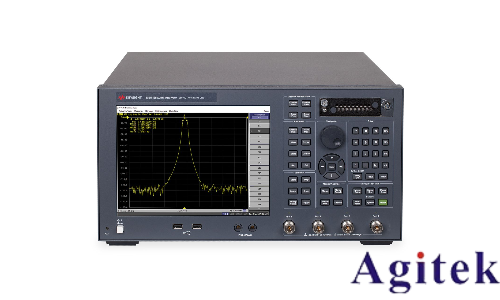

射頻識別（RFID）技術的性能優劣，很大程度上取決于標簽天線與芯片之間的阻抗匹配程度。良好的阻抗匹配能夠最大化能量傳輸效率，從而提升標簽的讀取距離與穩定性。在研發與生產過程中，使用矢量網絡分析儀（VNA）是評估和優化這一匹配狀態的黃金標準。

矢量網絡分析儀通過發射特定頻率的射頻信號并接收反射信號，能夠精確測量散射參數（S參數）。對于單端口的RFID標簽而言，核心關注的參數是S11，即端口的反射系數。通過分析S11的幅度和相位信息，我們可以計算出標簽在工作頻段內的復阻抗值。

在實際測量中，反射法是最常用的手段。RFID標簽通常由天線和芯片串聯組成，形成一個諧振電路。測量時，將VNA的測試端口連接至RFID標簽的饋電點。VNA會自動掃描設定的頻率范圍，并計算出該頻段內各頻點的反射系數。

為了直觀地判斷匹配狀態，工程師通常會借助史密斯圓圖（Smith Chart）進行分析。史密斯圓圖將復阻抗平面映射為一個圓圖，中心點代表系統阻抗（通常為50Ω）。當RFID標簽的阻抗軌跡穿過圓圖中心，或者非常接近中心時，表明實現了完美的共軛匹配，此時反射系數最小，能量傳輸效率最高。若軌跡偏離中心，則說明存在阻抗失配，需要調整天線的幾何尺寸或匹配網絡元件。

在進行高精度測量前，必須進行嚴格的校準。由于測試電纜、連接器以及夾具都會引入寄生參數，必須通過校準消除其影響。標準的校準流程包括開路（Open）、短路（Short）和負載（Load）校準。對于RFID這種微小阻抗變化敏感的測量，建議使用同軸電纜直接連接，并在靠近DUT（被測設備）的位置進行校準平面延伸，以確保測量數據的準確性。

通過VNA測量得到的阻抗數據，可以直接指導天線設計的優化。例如，若測得的阻抗虛部不為零，說明存在電抗分量，需要調整天線的長度或添加匹配電容/電感進行抵消；若實部偏離芯片的最優負載阻抗，則需要調整天線的寬度或形狀以改變其輻射電阻。
