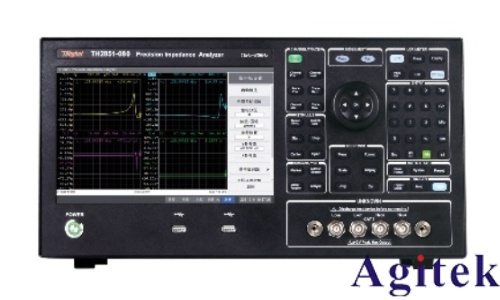

在電子測量領域，阻抗分析儀是評估元器件、材料及電路特性的重要工具，而測試夾具作為連接儀器與被測件（DUT）的關鍵橋梁，直接影響測量的準確性、重復性與效率。選擇合適的測試夾具，不僅能夠減少寄生參數干擾，還能適應不同封裝形式與測試環境的需求。以下從多個維度出發，系統闡述如何科學選型阻抗測試夾具。

一、根據測試對象的封裝形式選擇

夾具的物理結構必須匹配被測件的封裝類型，以確保良好接觸與穩定連接。

引線型元件：對于電阻、電容、電感等帶有引腳的分立器件，應選用鱷魚夾、插孔式夾具或四端對（4TP）測試夾，確保引腳能穩固插入或夾緊，避免接觸不良。

表面貼裝器件（SMD）：針對芯片電容、電感、濾波器等小型化元件，需使用專為SMD設計的表面貼裝夾具，如開爾文夾具或探針臺，可實現對0201、0402等微小封裝的精確接觸。

晶圓級測試：若進行半導體晶圓的片上測量，則需搭配探針臺（Probe Station）與高頻探針，實現非破壞性、高密度的電氣連接。

材料與薄膜測試：對于介電材料、磁性材料或導電薄膜，需采用專用材料測試夾具，如平行板電極、同軸探頭或自由空間測試裝置，以符合標準測試方法（如ASTM D150）。

二、依據測量精度要求選擇連接方式

連接方式決定了能否有效消除引線電阻、接觸電阻等系統誤差。

兩線制（2-wire）：適用于阻抗值較大（如>1kΩ）或精度要求不高的場合，結構簡單但易受引線影響。

四線開爾文連接（4-wire Kelvin）：是高精度小阻抗測量的首選。通過分離激勵與檢測回路，消除引線壓降影響，特別適合毫歐級阻抗、電源完整性分析及低阻值電阻測量。

四端對（4TP）結構：在高頻測量中可有效抑制雜散電容與電感影響，提升高頻段測量穩定性，常用于1MHz以上頻率的精密元件測試。

三、考慮頻率范圍與電氣性能匹配

夾具的頻率響應必須覆蓋測試所需頻段，否則會引入相位延遲、信號反射等問題。

低頻至中頻（<30MHz）：可選用自動平衡橋結構的夾具，具有寬阻抗測量范圍和高精度，典型產品如Keysight 16047E等。

高頻（>30MHz，可達GHz級）：應選擇采用RF I-V法或網絡分析法的射頻夾具，具備良好的阻抗匹配（通常為50Ω），減少信號反射。例如Keysight 16196A射頻探頭夾具，適用于GHz級SMD測量。

寬帶復合測試：若需跨頻段測量，建議選擇可更換端子模塊的通用夾具平臺，提升擴展性。

四、關注環境適應性與特殊功能需求

溫度特性測試：若需在非室溫條件下測量（如-40℃~150℃），應選擇支持溫控腔體或高溫探針臺的夾具系統。

直流偏置支持：某些器件（如MLCC、電感）需在施加直流電壓下測試交流阻抗，夾具需集成直流偏置接口，避免外接電路引入噪聲。

屏蔽與接地性能：在微弱信號測量中，夾具應具備良好電磁屏蔽能力，防止外部干擾影響結果，建議使用帶屏蔽罩的閉合式結構。

五、品牌與兼容性考量

優先選擇與阻抗分析儀同品牌的原廠夾具，以確保電氣匹配、接口兼容及校準支持。主流廠商如Keysight、Tektronix、Wayne Kerr等均提供完整的夾具生態系統，包含校準件、適配器與軟件支持。

結語

選擇阻抗分析儀測試夾具，需綜合考慮被測對象、精度要求、頻率范圍、環境條件及系統兼容性。科學選型不僅能提升測量可信度，還能延長儀器壽命、降低測試成本。在實際應用中，建議結合具體測試場景，制定“儀器+夾具+校準”一體化解決方案，實現高效精準的阻抗分析。
