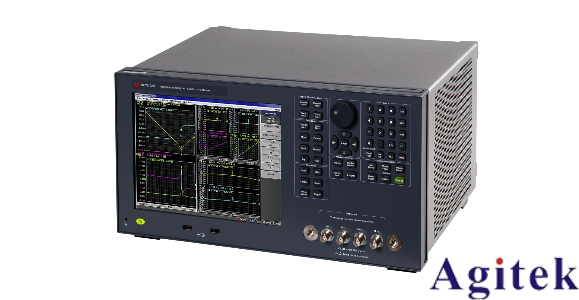

測量陶瓷電容的頻率特性，是評估其在不同應用場景下性能表現的關鍵步驟。通過阻抗分析儀，我們可以獲得電容值（C）、損耗（D）、阻抗（Z）等參數隨頻率變化的曲線，從而全面了解其特性。以下是使用阻抗分析儀進行測量的通用步驟與注意事項。

測試前準備

1. 儀器預熱：開啟阻抗分析儀電源，建議預熱30分鐘以上，以確保儀器內部系統穩定，減少測量誤差。

2. 環境檢查：保持測試環境干燥、無強電磁干擾。穩定的溫度和濕度（如23±2℃，濕度低于60%RH）有助于獲得更精確、可重復的數據。

3. 樣品處理：清潔陶瓷電容的電極表面，去除油污、灰塵等，確保接觸良好。對于多層陶瓷電容（MLCC），需確認其端電極無氧化或損傷。

儀器校準

校準是保證測量精度的核心環節，務必在連接被測器件前完成。

1. 開路/短路校準：連接好測試夾具后，首先執行開路校準，以消除雜散電容的影響；然后執行短路校準，以消除引線電阻和接觸電阻的影響。

2. 夾具補償：如果使用特殊的測試夾具或延長電纜，需要進行相應的補償設置，確保測量結果的準確性。

設置測試參數

根據測試需求和陶瓷電容的類型，在儀器上設置合適的參數。

1. 選擇掃描模式：選擇“頻率掃描”模式，以觀察參數在一定頻率范圍內的變化趨勢。對于特性變化劇烈的區域，可采用對數頻率掃描，以便更清晰地捕捉細節。

2. 設定頻率范圍：根據電容的應用場景設定掃描區間。例如，對于一般的信號濾波應用，可設置從1kHz到10MHz；對于高頻應用，可將上限擴展至100MHz或更高。

3. 設置測試電平：選擇適當的交流測試電壓，通常為0.5V至1V。電壓過小可能導致信噪比不足，電壓過大則可能使電容進入非線性工作區，影響測量結果。

4. 選擇測量參數：可根據需要選擇監測電容值（C）、損耗（D）、阻抗模值（|Z|）、相位角（θ）等參數。

連接樣品與執行測量

1. 安裝樣品：將陶瓷電容牢固地夾持在測試夾具上，確保電極與夾具的觸點穩定接觸，避免虛接或松動。

2. 啟動掃描：確認所有設置無誤后，啟動測量。儀器將自動在設定的頻率范圍內進行掃描，并實時繪制所選參數隨頻率變化的曲線。

3. 觀察曲線：重點關注曲線的關鍵特征點，如諧振頻率點（阻抗最小值點）及其前后的電容和損耗變化情況。

數據分析與保存

1. 數據讀取：利用儀器自帶的光標功能，可以精確讀取曲線上任意頻率點的參數值。

2. 結果分析：分析電容值的穩定性、損耗的大小以及諧振頻率的位置，這些信息對于電路設計和元器件選型至關重要。

3. 數據保存：將測試曲線和數據保存，以便后續分析或生成測試報告。許多儀器支持將數據導出為CSV或Excel格式，方便在電腦上進行進一步處理。

通過以上規范的操作流程，可以高效、準確地使用阻抗分析儀完成陶瓷電容的頻率特性測試，為其在電子電路中的應用提供可靠的數據支持。
