變壓器作為電力電子系統中的核心元件，其性能直接影響著整個電路的效率與穩定性。漏感是變壓器的一個重要寄生參數，過大的漏感會導致電壓尖峰、增加開關損耗并影響能量傳輸效率。因此，準確測量變壓器的漏感對于電路設計與優化至關重要。使用阻抗分析儀測量漏感是一種高精度、寬頻帶的常用方法。

理論基礎與測量原理

變壓器的漏感主要由初級繞組與次級繞組之間的磁通未完全耦合而產生。根據測量理論，要單獨測出初級側的漏感，必須消除次級側反射阻抗的影響。

其核心原理是：將變壓器的次級繞組（輸出端）進行完全短路處理，然后使用阻抗分析儀測試初級繞組（輸入端）的電感量。此時，由于次級被短路，互感被旁路，儀器測得的初級電感值即為該繞組的漏感值。

準備工作

在進行測量前，必須做好以下準備以確保數據準確：

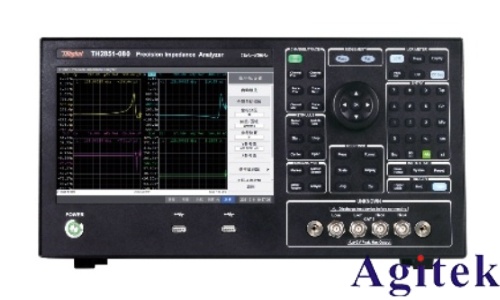

儀器選擇：選用高性能的精密阻抗分析儀（如Keysight E4990A等），這類儀器具有高準確度和寬頻率范圍。

夾具連接：連接合適的測試夾具（如引線式適配器）。確保測試端口清潔、無氧化，避免接觸電阻引入誤差。

環境檢查：保持測試環境穩定，遠離強電磁干擾源，避免振動。

標準測量步驟

1. 次級短路：使用導線將變壓器的次級繞組引腳進行低阻抗短路。對于多繞組變壓器，所有非被測繞組均應短路。注意，短路必須牢固，且引線電感應盡量小，否則會疊加在測量結果中。

2. 初級接入：將阻抗分析儀的測試夾具連接到變壓器的初級繞組兩端。

3. 儀器校準：校準是獲得可靠數據的關鍵。

開路校準：移除被測件，保持夾具開路，執行“Open”校準。

短路校準：使用短路片連接夾具電極，執行“Short”校準。

負載校準：接入標準電阻進行“Load”校準，以消除系統誤差。

4. 參數設置：在儀器控制界面設置合適的測量條件。通常設置感興趣的頻率范圍（如20kHz至1MHz），選擇“LP-D”或“LS-D”模式（串聯/并聯電感與損耗），并設置適當?shù)臏y試電平。

5. 數據采集：啟動掃描，儀器會自動記錄初級繞組的電感值。此時讀取的數值即為該變壓器在特定頻率下的漏感值。

注意事項與誤差消除

輔助繞組處理：如果變壓器包含輔助繞組（如偏置繞組），在測量時必須將其懸空（開路），或者按照具體電路要求處理。如果錯誤地將輔助繞組短路，會顯著影響電感量的測試準確性，導致讀數偏低或異常。

頻率的影響：漏感在理論上與頻率關系不大，但由于寄生電容的存在，測量值可能會隨頻率發生微小變化。建議在電路工作的典型頻率點進行測量。

接觸質量：確保所有連接點接觸良好。松動的連接會導致接觸電阻增加，影響阻抗測量的精度。

結論

利用阻抗分析儀測量變壓器漏感是一種科學且規范的方法。通過將次級繞組短路并測量初級電感，可以有效剝離互感成分，直接獲取漏感參數。在實際操作中，嚴格遵循校準流程、正確處理輔助繞組狀態，是獲得高精度測量結果的保證。準確的漏感數據不僅有助于評估變壓器的制造質量，也為后續的電路仿真（如LLC諧振變換器設計）提供了關鍵的參數依據。
