在追求高效能與綠色能源的時代浪潮中，以碳化硅（SiC）、氮化鎵（GaN）為代表的第三代寬禁帶半導體，正以其顛覆性的物理特性，重塑著電力電子的未來格局。

它們具備寬禁帶、高擊穿場強、高熱導率以及高電子遷移率等卓越特性，不僅能滿足現代電子技術對高溫、高功率、高壓、高頻及抗輻射的嚴苛需求，更能顯著降低能量損失，大幅縮小設備體積，被視為電力電子領域的革命性技術。

難題與挑戰

氮化鎵（GaN）器件的優勢與來源：

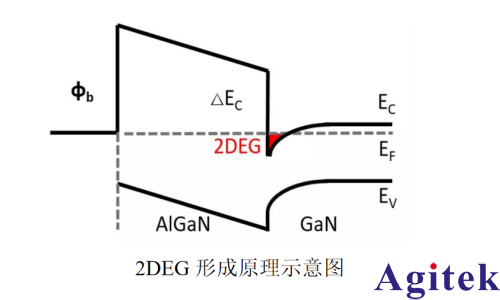

被限制在納米級勢阱中的 2DEG（二維電子氣）幾乎不受電離雜質散射影響，因此具備超高的電子遷移率（遠高于硅材料的電子遷移率），同時載流子濃度極高。這就是 GaN 器件能實現極低導通電阻、超高開關頻率的核心物理原因。

氮化鎵（GaN）器件的物理特性是其性能優勢的根源，但也直接導致了測試難點：

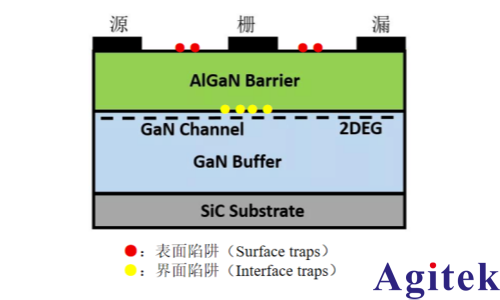

橫向 2DEG 結構的GaN器件，溝道距離器件表面僅幾納米，陷阱直接作用于導電核心，而且2DEG 是厚度僅納米級的二維導電通道，陷阱捕獲的微量電荷可以直接耗盡2DEG導致：

1：動態Rds(on)急劇飆升（電流塌陷）；

2：開關損耗Eon Eoff 、開通&關斷&上升&下降時間（ td (on) / td (off) / t_r / t_f ）全部延長；

3：閾值電壓 V_th 漂移。

同惠電子針對這一行業需求，精心研發TH500系列功率半導體器件PIV特性測試系統，主要用于高壓功率器件的靜態特性及可靠性測試，通過在一定偏置下對被測器件提供高壓脈沖信號（PulseIV），模擬器件快速開關過程，進而測試器件工作過程中的性能變化情況。

（新能源汽車）

（人工智能）

（光伏行業）

（5G通信）

應用領域

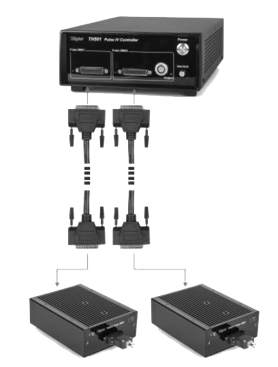

TH500系列分別由系統主控單元、漏極高功率脈沖單元和柵極脈沖驅動單元組成。

簡單來說：

TH500-2530M = 系統主控 + 數據采集 + 波形分析中心；

TH500-2530D =是專門為功率半導體器件的漏極（或集電極）端提供高壓、大電流、短脈沖信號的單元，是整個系統的“功率輸出中心”；

TH500-2530G =是為被測器件（MOSFET、IGBT、GaN、SiC等）的柵極提供高速、低功耗、可編程脈沖信號的驅動模塊。

完整捕捉瞬態特性，避免“靜態盲區”

PIV的本質是器件在反向偏置時承受的最大電壓應力，但傳統測試方法（如僅測量峰值電壓）僅能提供“瞬時快照”，無法反映電壓隨時間的變化過程。而時域波形測試能夠完整記錄電壓從零到峰值、再到衰減的全過程。

TH500系列內置強大的時域波形記錄功能，最高采樣率高達14MHz，支持高速瞬態捕捉，能夠像高速攝像機一樣，完整捕捉并重現器件在脈沖工作下的真實動態，讓曾經難以捉摸的開關過程變得一目了然。

超窄脈沖與靈活脈寬，實現“準等溫”

精準測量

氮化鎵器件在測試中自身發熱會嚴重影響參數準確性。TH500系列提供200ns的超窄脈沖能力，并支持200ns至10ms的脈沖寬度靈活可調。 這意味著可以在器件還來不及顯著升溫的極短時間內完成測量（即“準等溫測試條件”），從而獲得最接近真實工作狀態的特性參數，尤其對于揭示器件的本征性能、分離寄生效應至關重要。

高壓大功率靜態偏置，模擬真實工作點

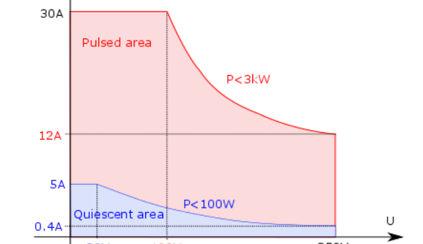

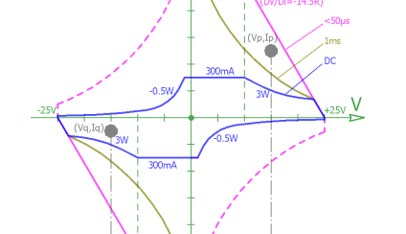

為了測試器件在特定工作狀態下的動態特性，需要先為其建立一個穩定的“起點”。TH500系列提供柵極高達±25V、漏極高達1500V的固定靜態偏置點。更突出的是，其脈沖功率輸出最高可達3000W，能夠?yàn)槠骷┘幼銐蚋叩碾妷汉碗娏鳎M其在各類電源、電機驅動等實際應用中的真實工作條件，完成開關損耗、反向恢復等關鍵動態參數的測試。

解決方案

客戶情況

某大學半導體研究中心是國內半導體科研主力，深耕相關研究，現要依嚴格標準，全面深入測試自主研發及行業前沿的新型半導體器件，探究其性能與可靠性。

測試要求

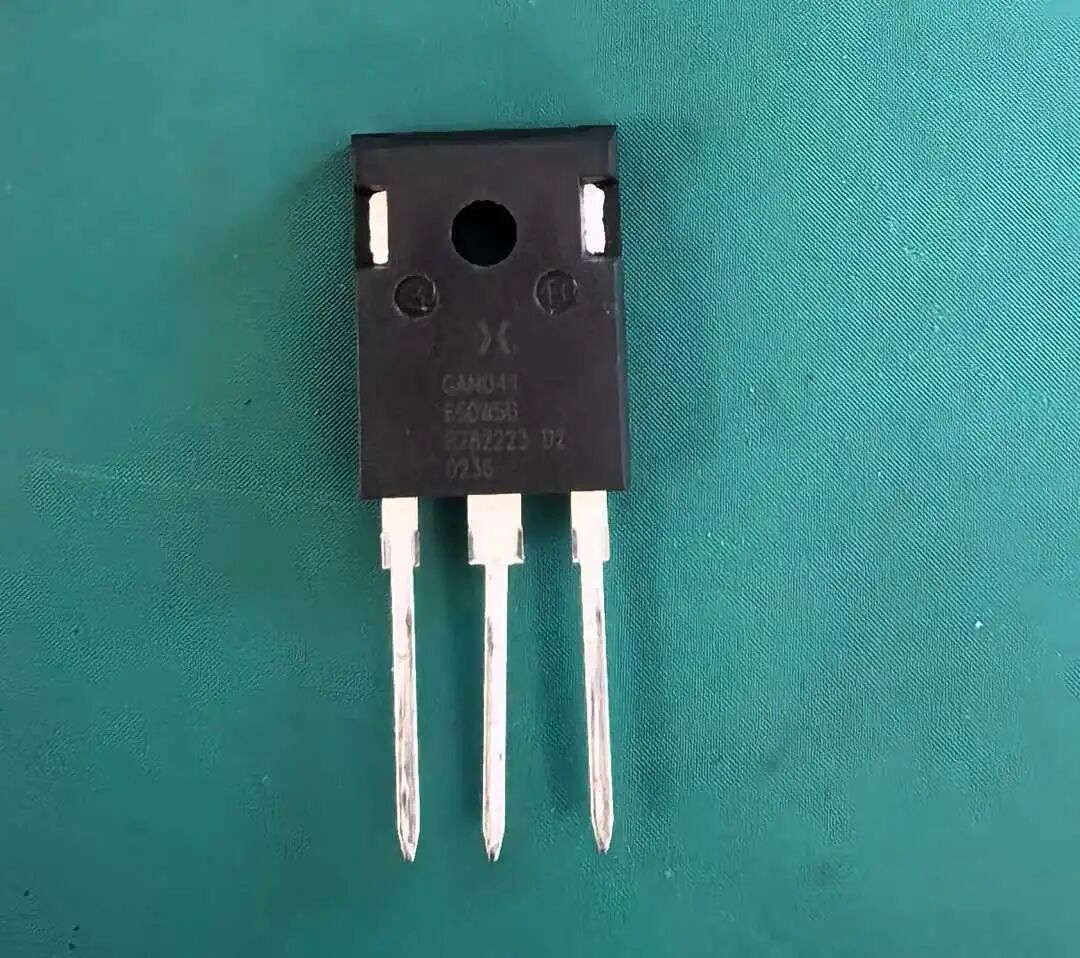

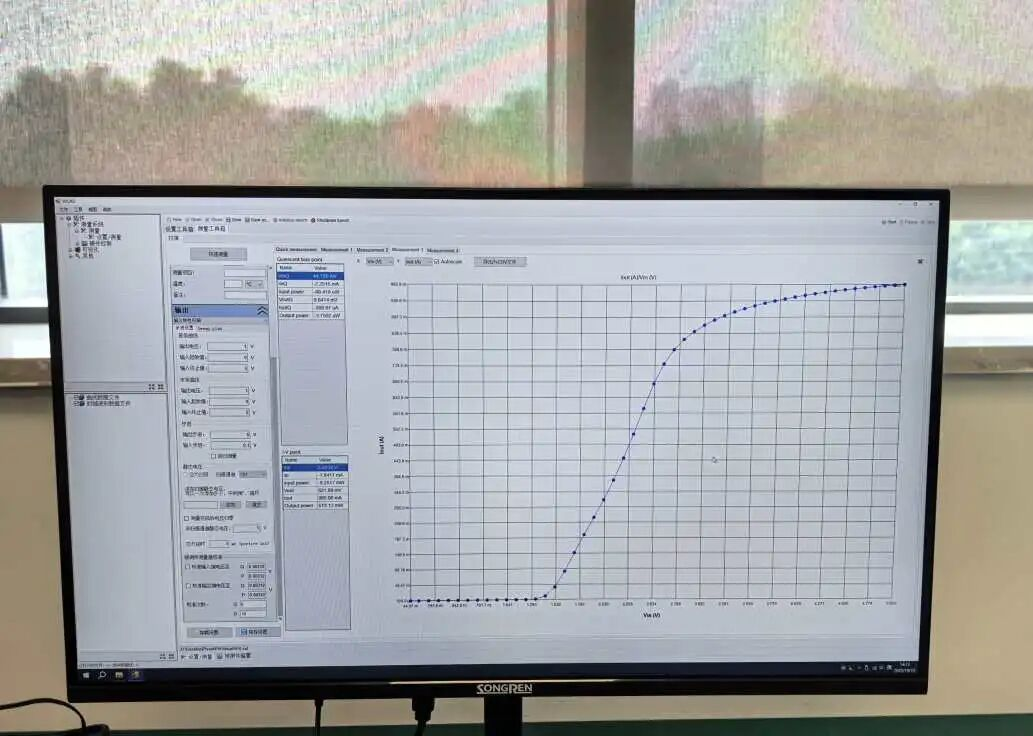

針對氮化鎵、碳化硅器件，本次測試的主要目的是探究其在特定窄脈沖條件下的電學性能。

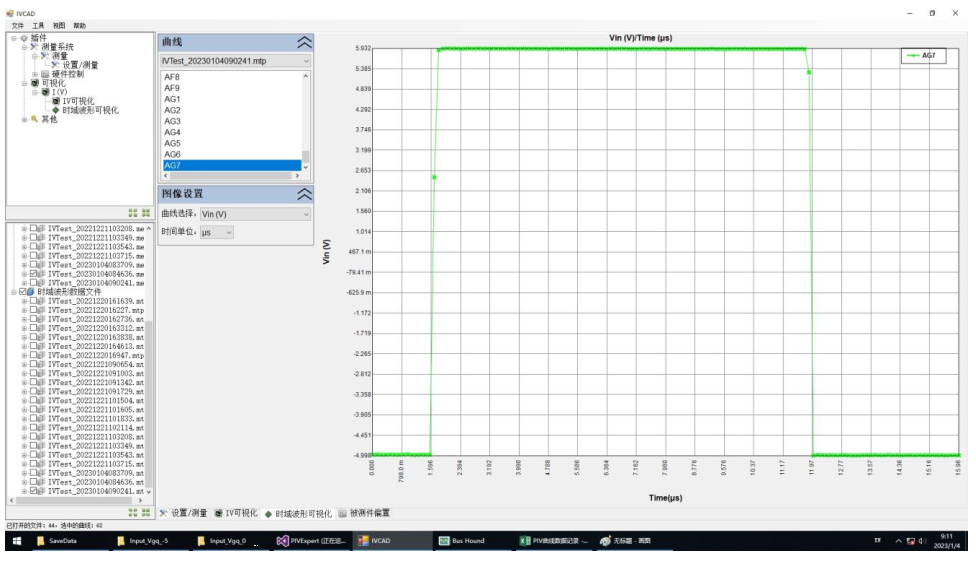

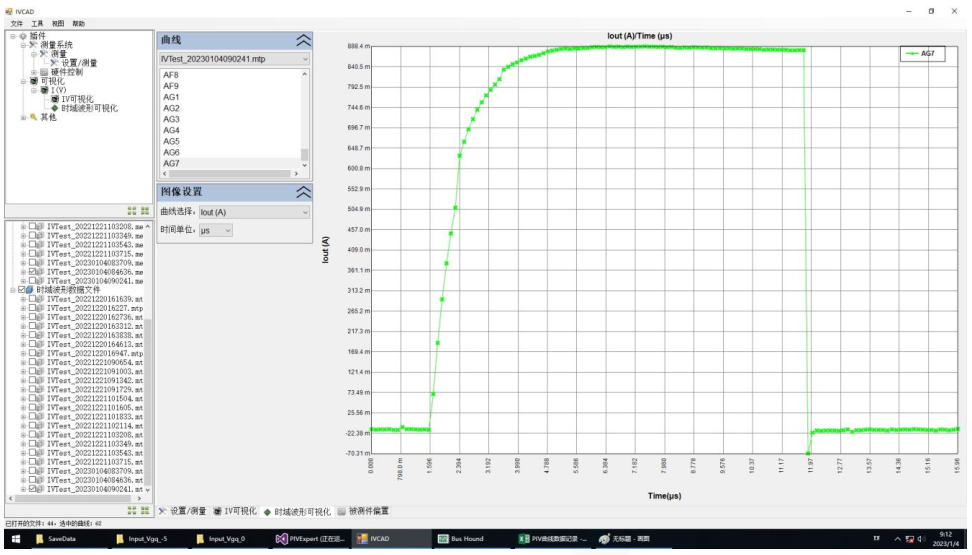

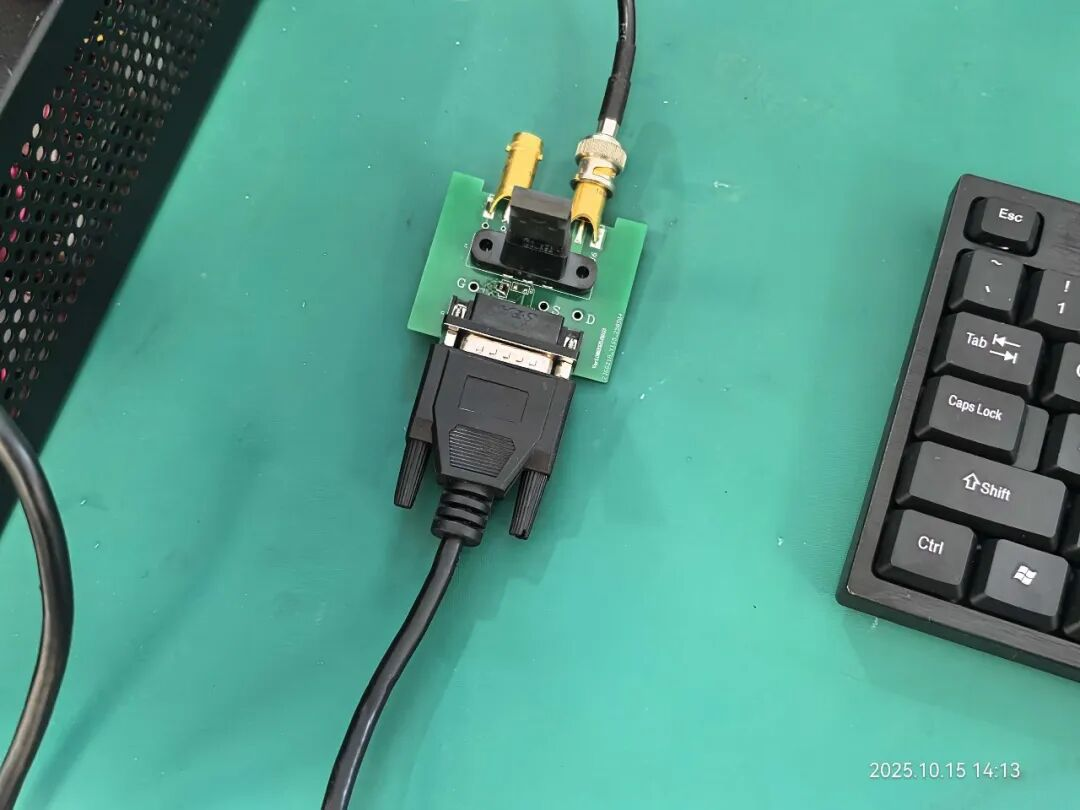

具體測試要求如下：在電壓范圍為 1 - 5V 的條件下，對氮化鎵、碳化硅器件施加時長為 500ns 的窄脈沖信號，并記錄相應的電學響應數據。

推薦方案

為有效解決半導體器件中氮化鎵、碳化硅器件的測試難題，確保測試結果的準確性和可靠性，推薦采用同惠 TH500 系列功率半導體器件PIV 特性測試系統來完成此次測試任務。

半導體器件測試不僅僅是半導體技術發展進程中的一項進步成果，它已然成為推動能源轉型進程、引領數字化革命浪潮的關鍵使能技術。TH500系列功率半導體器件PIV特性測試系統的發布，不僅是為行業提供了一款強大的工具，更是為國產高端測試儀器的發展注入了新的活力。
