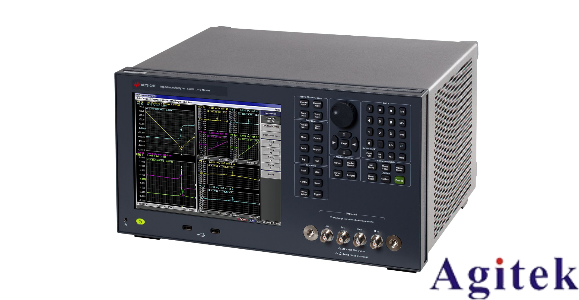

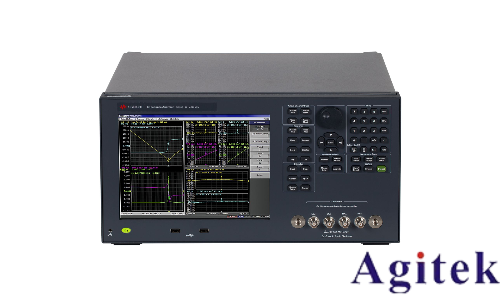

在電子元器件研發、生產和質量控制領域，高精度的阻抗分析儀是不可或缺的工具。是德科技（Keysight）作為測試測量行業的領軍者，推出了多款性能卓越的阻抗分析儀，其中E4991A和E4990A是兩款備受關注的型號。盡管它們?cè)谕庥^和部分功能上相似，但針對的應用場景和核心參數卻有著顯著的區別。

核心參數對比概覽

頻率范圍：低頻寬頻與高頻專精的分野

頻率范圍是區分這兩款儀器的最重要指標，直接決定了它們的應用邊界。

E4990A：覆蓋了從超低頻20Hz至120MHz的寬廣范圍。這個特性使其能夠勝任電力線扼流圈、音頻變壓器、普通電解電容器等在低頻下工作的元器件的評測。它填補了低頻和音頻領域的測量空白，是一款“寬頻全能”的儀器。

E4991A：專注于1MHz至3GHz的高頻段。這使其成為評測高頻電子元器件（如射頻電感、射頻濾波器）以及分析半導體器件在高頻下特性的理想工具。它能夠覆蓋從甚高頻（VHF）到超高頻（UHF）甚至微波頻段的測量需求，是名副其實的“高頻專家”。

測量精度與阻抗范圍：高精度與高頻適用的權衡

在測量性能上，兩款儀器各有側重。

E4990A：在精度方面表現更為出色，其基本阻抗測量精度可達±0.08%（典型值±0.045%）。同時，它擁有極寬的阻抗測量范圍（25mΩ至40MΩ），能夠以高精度測量極低阻抗（如大功率電感）和極高阻抗（如高阻陶瓷材料），非常適合需要高精度數據的研發和質檢應用。

E4991A：基本精度為±0.65%。雖然在絕對數值上不如E4990A，但在1MHz以上的高頻段，這個精度已經非常優秀，足以滿足絕大多數射頻和微波元器件的評測需求。其阻抗測量范圍（120mΩ至52kΩ）也針對高頻應用進行了優化。

功能特性與選件支持：標準配置與擴展能力的差異

兩款儀器都配備了10.4英寸彩色LCD觸摸屏，支持同時顯示4個通道和4條跡線，操作直觀便捷。它們都具備強大的數據分析功能，如等效電路分析（支持7種多參數模型）和極限線測試。

E4990A的獨特優勢：內置直流偏置源是其標準配置（0V至±40V，0A至±100mA），方便用戶直接測試偏置電壓對元器件（如陶瓷電容）的影響，無需額外購置選件。

E4991A的獨特優勢：提供了更豐富的選件支持，以滿足特定的高頻測量需求。

1. 材料測量選件(002)：可直接得到介電常數和磁導率的讀數，對于材料科學研究至關重要。

2. 溫度特征測量(007)：能夠分析材料和元器件隨溫度變化的特性。

3. 晶圓上測量(010)：配合探頭臺連接套件，可在高達3GHz的頻率下進行晶圓級阻抗測量，滿足半導體前道測試的需求。

總而言之，選擇E4990A還是E4991A，取決于您的具體應用需求。如果您的工作重心在低頻、音頻或需要極高測量精度的元器件和材料上，E4990A是更合適的選擇。而如果您的工作涉及射頻、微波等高頻領域，需要對半導體器件或高頻電路進行特性分析，那么E4991A無疑是更強大的利器。
