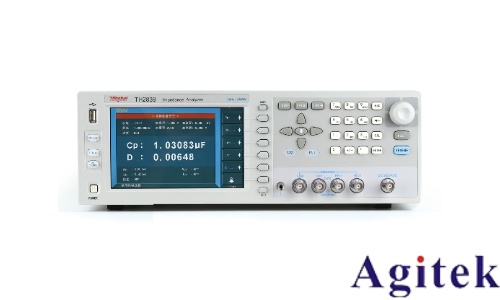

在電子元器件的性能評估中，電感器的自諧振頻率（SRF, Self-Resonant Frequency）是一個至關重要的參數。它標志著電感器從“理想電感”轉變為“容性元件”的臨界點，直接關系到電路的工作穩定性與濾波效果。那么，如何利用高精度的阻抗分析儀準確測量這一頻率呢？這不僅需要對儀器原理有深刻理解，更需要掌握一套系統化的操作流程。

理解測量原理：從理論到實踐的橋梁

要測量自諧振頻率，首先必須明白其物理本質。實際的電感器并非純粹的儲能元件，其線圈匝與匝之間存在分布電容（也稱寄生電容），同時還有導線的直流電阻。這就構成了一個復雜的RLC并聯或串聯諧振網絡。

當阻抗分析儀向待測電感施加不同頻率的交流信號時，電感的阻抗特性會發生變化。在低于自諧振頻率的頻段，電感呈現感性，阻抗隨頻率升高而增大；當頻率達到自諧振點時，感抗與容抗相互抵消，電路發生諧振；對于并聯諧振，此時阻抗達到最大值；而對于串聯諧振，阻抗則降至最小值。超過自諧振頻率后，電感將失去其感性特征，轉變為容性元件。因此，測量的核心邏輯就是尋找阻抗曲線上的那個“極值點”或相位過零點。

測量流程：步步為營的精準操作

利用阻抗分析儀進行測量，通常遵循以下嚴謹的步驟：

準備工作與連接 將待測電感放置在穩定的工作臺上。根據電感的封裝形式（如貼片或插件）和預期的頻率范圍，選擇合適的測試夾具（如16334A、16047E等）并連接到儀器端口。良好的接觸是保證數據準確的前提，劣質的連接會引入額外的接觸電阻和電感，導致測量誤差。

端口校準 這是保證測量精度最關鍵的一步。按下儀器上的“Cal”鍵，進行開路（Open）、短路（Short）和負載（Load）校準。校準的目的是消除測試夾具和連接線帶來的寄生參數影響。如果使用自動校準模塊，可以大大提高效率。校準完成后，確保測試端口處于“校準平面”狀態。

配置測量模式與參數 將儀器切換至阻抗分析模式。在設置菜單中，關鍵在于定義頻率掃描范圍。起始頻率（Start）和終止頻率（Stop）應寬于預期的自諧振頻率，以確保捕捉到完整的阻抗變化曲線。例如，若預估SRF在10MHz左右，可設置掃描范圍為1MHz至100MHz。 設置激勵信號電平（Power Level），電壓不宜過高，以免驅動電感進入非線性工作區（特別是磁芯電感），但也不能過低以免信噪比不足。 選擇合適的中頻帶寬（IF Bandwidth），較小的帶寬能降低噪聲，提高讀數穩定性。

執行掃描與數據分析 啟動掃描后，儀器屏幕會實時繪制出阻抗隨頻率變化的曲線。此時，操作者需要關注兩個關鍵指標：

1. 阻抗模值（|Z|）：尋找曲線上的峰值（并聯諧振）或谷值（串聯諧振）。該極值點所對應的頻率即為自諧振頻率。

2. 相位角（θ）：觀察相位從正（感性）變為負（容性）的過零點，該點對應的頻率也是自諧振頻率。

利用儀器自帶的“Marker”（光標）功能，特別是峰值搜索（Peak Search）功能，可以精確鎖定該頻率點的數值，避免人眼讀數誤差。部分高端阻抗分析儀還支持時域分析功能，通過傅里葉逆變換（IFT）輔助判斷。

注意事項與優化策略

在實際操作中，還需注意以下幾點以確保數據的可靠性：

環境因素：溫度、濕度及外界電磁干擾會影響測量結果。建議在屏蔽良好的環境中進行測試。

Q值考量：如果電感的品質因數（Q值）很低，諧振峰可能非常平緩，導致難以精確確定SRF。此時需要更加精細地調整掃描點數，增加測量數據的密度。

偏置設置：對于某些功率電感，在實際應用中可能存在直流偏置電流。為了模擬真實工況，應使用帶有直流偏置功能的阻抗分析儀或外接直流源，因為直流偏置會改變磁芯的磁導率，從而影響自諧振頻率。

綜上所述，利用阻抗分析儀測量電感的自諧振頻率，是一門結合了理論認知、儀器操作與數據分析的藝術。通過精準的校準、合理的參數設置以及對阻抗曲線的敏銳解讀，工程師能夠有效評估電感的高頻特性，為電路設計提供堅實的數據支撐。
