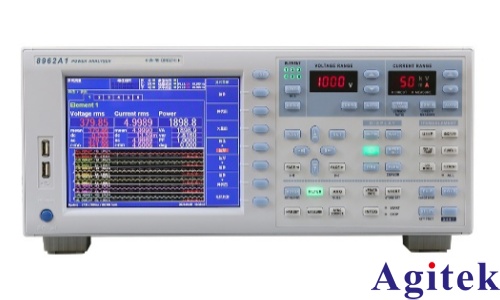

功率分析儀在電機能效測試中的應用與價值
隨著工業自動化和新能源技術的飛速發展,電機作為能量轉換的核心裝置,其能效水平直接關系到能源利用效率和“雙碳”戰略目標的實現。功率分析儀作為一種高精度的測量儀器,在電機能效評測中扮演著不可或缺的角色,它不僅能精確測量功率、效率等關鍵參數,還能深入分析諧波與動態性能,為電機的研發優化和能效認證提供堅實的數據支撐。

一、電機能效測試的基本原理
電機能效測試的核心在于準確獲取電機的“輸入”與“輸出”,并通過計算得出效率值。根據基本的物理定義,電機效率(η\etaη)是輸出機械功率(PoutP_{out}Pout)與輸入電功率(PinP_{in}Pin)的比值。
在實際測試中,輸入電功率通常通過功率分析儀直接測量電機端的電壓和電流信號計算得出。而輸出機械功率的獲取則相對復雜,傳統方法依賴于測功機系統,通過測量電機軸端的扭矩(TTT)和轉速(nnn)來計算。功率分析儀在這一過程中,不僅負責電參數的采集,還往往承擔著與轉速扭矩傳感器通訊、同步數據的角色,確保電參數與機械參數在時間軸上嚴格對應,從而計算出精準的效率值。
二、功率分析儀的關鍵技術優勢
傳統的測量儀器在面對現代變頻電機時往往力不從心,因為變頻器輸出的PWM波形含有豐富的諧波,且頻率范圍寬廣。現代功率分析儀具備以下幾大特點,使其成為能效測試的理想工具:
寬頻帶與高精度:不同于僅適用于工頻的普通儀表,功率分析儀能在從直流、低頻到數百赫茲甚至更高頻率的全范圍內保持高準確度。這對于測試混合動力汽車驅動電機或變頻空調壓縮機等設備至關重要。
低功率因數下的準確測量:電機在空載或輕載時,功率因數極低。此時,儀器的相位誤差會嚴重影響功率測量結果。高性能的功率分析儀具有極小的角差,能夠在0.05~1的寬功率因數范圍內保持測量精度,準確捕捉設備的空載損耗。
諧波分析與動態捕捉:現代功率分析儀具備強大的FFT(快速傅里葉變換)功能,能夠對非正弦的PWM波形進行諧波分析,計算總諧波畸變率。同時,其高速采樣能力可以捕捉電機啟動、負載突變等瞬態過程的能效變化,生成詳細的效率MAP圖。
三、實際應用與行業價值
在新能源汽車領域,功率分析儀用于評測驅動電機在不同轉速和扭矩組合下的效率分布,幫助工程師繪制電機的“效率島”,從而優化控制策略,延長續航里程。在工業節能領域,通過功率分析儀對產線上的電機進行定期體檢,可以識別出高能耗的落后設備,為電機系統的節能改造提供數據依據。
綜上所述,功率分析儀憑借其前端數字化、寬幅值范圍和強大的數據處理能力,不僅解決了復雜電磁環境下測量不準的難題,更推動了電機能效測試從單一工況點測量向全工況、動態化、智能化的方向發展。
