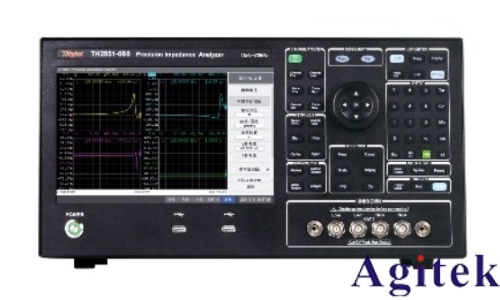

薄膜電容器因其優異的頻率特性和可靠性，在新能源、工業控制等領域應用廣泛。然而，溫度變化會直接影響其電容量、損耗和等效串聯電阻（ESR）等關鍵參數，進而影響電路穩定性。因此，準確評估薄膜電容的溫度特性，對于元器件選型與電路可靠性設計具有重要意義。本文以阻抗分析儀為核心測試設備，系統闡述薄膜電容溫度特性測試的完整流程與關鍵技術要點。

一、測試系統構建與校準

測試前需確保環境溫度穩定、無強電磁干擾，并對阻抗分析儀進行充分預熱（通常15–30分鐘），以保證儀器內部電路狀態穩定。隨后進行系統校準，依次連接開路、短路及負載等標準校準件，執行自校準功能，以消除測試夾具與線纜引入的寄生參數誤差。對于小ESR值的薄膜電容，建議采用四端對測量法，有效消除引線與接觸電阻的影響，提升測量精度。

二、測試參數設置

根據薄膜電容的實際應用場景設定測試條件。頻率通常選擇1kHz或100kHz等標準頻點，也可進行掃頻測試以獲取頻率響應特性。測試電壓應適中（如0.5V–1V），避免過高信號導致介質極化或非線性響應。溫度范圍需覆蓋器件的工作溫度區間，如–40℃至+125℃，并設置合理的升溫速率（如3℃/min）與測量間隔（如1℃或5℃一步），確保數據連續性與可重復性。

三、樣品連接與數據采集

將薄膜電容牢固連接至測試夾具，確保電極接觸良好。啟動溫控系統與阻抗分析儀，同步進行溫度 ramp 與參數采集。系統自動記錄不同溫度點下的電容值（C）、損耗因子（D）、等效串聯電阻（ESR）及阻抗（Z）等參數。為驗證數據重復性，可進行多次升降溫循環測試，對比各輪次曲線的一致性。

四、結果分析與評估

通過分析TCC（電容溫度系數）曲線，可評估電容值隨溫度的變化趨勢；D值與ESR的變化則反映介質損耗與能量效率的溫度依賴性。例如，聚丙烯（PP）薄膜電容通常表現為負溫度系數，而聚酯（PET）則呈正溫度系數。測試結果應與產品規格書對比，判斷是否滿足設計要求。

綜上所述，基于阻抗分析儀的測試方法可高效、精確地獲取薄膜電容的溫度特性數據，為電子系統在寬溫環境下的穩定運行提供有力支撐。
