功率分析儀變頻器輸出參數測量技巧
在工業自動化與電力電子領域,變頻器作為電機調速的核心裝置,其輸出性能直接影響系統效率與設備壽命。而準確測量變頻器輸出參數,是評估能效、診斷故障、優化控制策略的基礎。然而,由于變頻器輸出為高頻PWM(脈寬調制)信號,含有豐富的諧波與快速變化的邊沿,傳統功率測量方法往往難以勝任。因此,掌握科學的測量技巧至關重要。

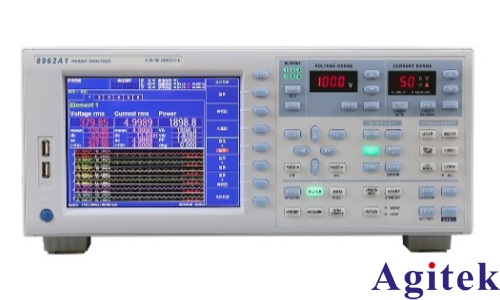

一、選擇合適的測量設備與帶寬
測量變頻器輸出,首要前提是設備具備足夠的帶寬與采樣率。普通功率計在面對數千赫茲的載波頻率時,極易因帶寬不足而丟失高頻成分,導致功率計算偏差。建議選用專用變頻功率分析儀,其帶寬應至少為變頻器開關頻率的6倍以上;對于多電平變頻器,更應達到基波頻率的10倍以上。同時,采樣率宜高于250kHz,以完整捕捉PWM波形細節,確保諧波分析的準確性。
二、采用正確的接線方式
接線方式直接影響測量結果的可靠性。對于三相三線制的變頻器輸出,應優先采用“三瓦特法”(3P3W)接線,即使用三個電壓通道與三個電流通道同步采集。該方法可有效應對三相不平衡及高次諧波干擾,尤其適用于新能源汽車、伺服系統等高精度測試場景。避免使用僅適用于平衡系統的“兩瓦特法”,以免引入不必要的測量誤差。
三、關注同步采集與相位一致性
變頻器輸出電壓與電流變化迅速,必須保證多通道間的硬件級同步采集。不同步會導致相位偏差,進而影響功率因數與有功功率的計算精度。此外,電壓與電流探頭的相位響應需保持一致,必要時應進行相位補償。使用差分探頭可有效抑制共模干擾,尤其在長電纜傳輸或高dv/dt環境下,更能提升信號質量。
四、區分基波與諧波功率,深入分析損耗
現代功率分析儀不僅能計算總功率,還可通過FFT或改進DFT算法,分離基波與各次諧波成分。這對于電機損耗分析極具價值——諧波電流雖不做有效功,卻會顯著增加銅耗與鐵耗。通過分析諧波功率分布,可評估電機溫升風險,優化濾波設計,提升系統整體效率。
五、重視低頻與直流分量的測量能力
在低速運行(如5Hz以下)或啟動過程中,變頻器輸出信號頻率極低,傳統互感器易出現相位漂移與飽和現象。應選用零磁通電流傳感器或可測直流的變送器,確保在全頻段內保持高精度。同時,注意儀表的直流準確級標注,以應對可能存在的直流偏置問題。
六、結合實際工況,避免誤判
現場測量時,需排除外圍因素干擾。例如,電機電纜接觸不良可能導致電壓跌落或缺相報警,易被誤判為變頻器故障。可通過測量直流母線對UVW端的電壓,快速判斷逆變橋工作狀態。若條件允許,先斷開電機進行空載測試,有助于定位問題源頭。
七、遵循標準,科學評估效率
系統效率應基于輸入與輸出功率的同步測量結果計算。建議參照IEC或GB/T相關標準(如GB/T 18488),規范測試流程與數據處理方法,確保結果具有可比性與權威性。
總之,變頻器輸出參數的精確測量,不僅依賴高性能儀器,更需科學的測量策略與豐富的實踐經驗。唯有如此,才能真正發揮功率分析儀的價值,為設備研發、能效管理與故障診斷提供可靠依據。
