0.01%認證級功率測量精度
| 輸入參數 | 參數描述 | ||
|---|---|---|---|
| 測量量程 | 電壓 | 1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V | |
| 電流 | 直接輸入 （峰值因數為 3） | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | |
| 傳感器輸入（峰值因數為 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 連續最大允許輸入值 | 電壓 | 峰值 2000V 或 RMS 值 1300V，取兩者較小值 | |
| 電流 | 直接輸入 | 5A：峰值 15A 或 RMS 值 6.5A，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 4 倍，有效值不得超過量程的2倍 | ||
| 瞬時最大允許輸入值 （≤ 1s） | 電壓 | 峰值 3000V 或 RMS 值 1500V，取兩者較小值 | |
| 電流 | 直接輸入 | 5A：峰值 22.5A 或 RMS 值 10A，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 5 倍，有效值不得超過量程的3倍 | ||
| 輸入參數 | PA8000 |
|---|---|
| 輸入帶寬 | DC，0.1Hz~5MHz |
| 采樣率 | 2MS/s |
| 最大連續共模電壓 | 1000Vrms |
精度：
| 輸入信號頻率范圍 | PA8000 | |
|---|---|---|
| 電壓 / 電流 | 功率 | |
| DC | 電流：0.05+0.05 電壓/ 傳感器：0.05+0.05 | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.03+0.05 | 0.08+0.10 |
| 30Hz ≤ f ＜ 45Hz | 0.03+0.03 | 0.05+0.05 |
| 45Hz ≤ f ＜ 66Hz | 0.01+0.02 | 0.01+0.03 |
| 66Hz ≤ f ＜ 1KHz | 0.03+0.03 | 0.05+0.05 |
| 1KHz ≤ f ＜ 10KHz | 0.10+0.05 | 0.15+0.10 |
| 10KHz ≤ f ＜ 50KHz | 0.20+0.10 | 0.30+0.20 |
| 50KHz ≤ f ＜ 100KHz | 0.50 + 0.30 | 0.70 + 0.50 |
| 100KHz ≤ f ＜ 500KHz | (0.004f+0.8) + 0.5 | (0.02f-0.3) + 1.0 |
| 500KHz ≤ f ≤ 1MHz | (0.01f-2.2) + 1.0 | (0.042f-12) +2.0 |
PA8000是一款認證級功率分析儀，功率精度高達0.01%、帶寬高達5MHz，是逆變器、變頻器與電源產品能效測量的基準，也是標準實驗室認證檢測的依據。

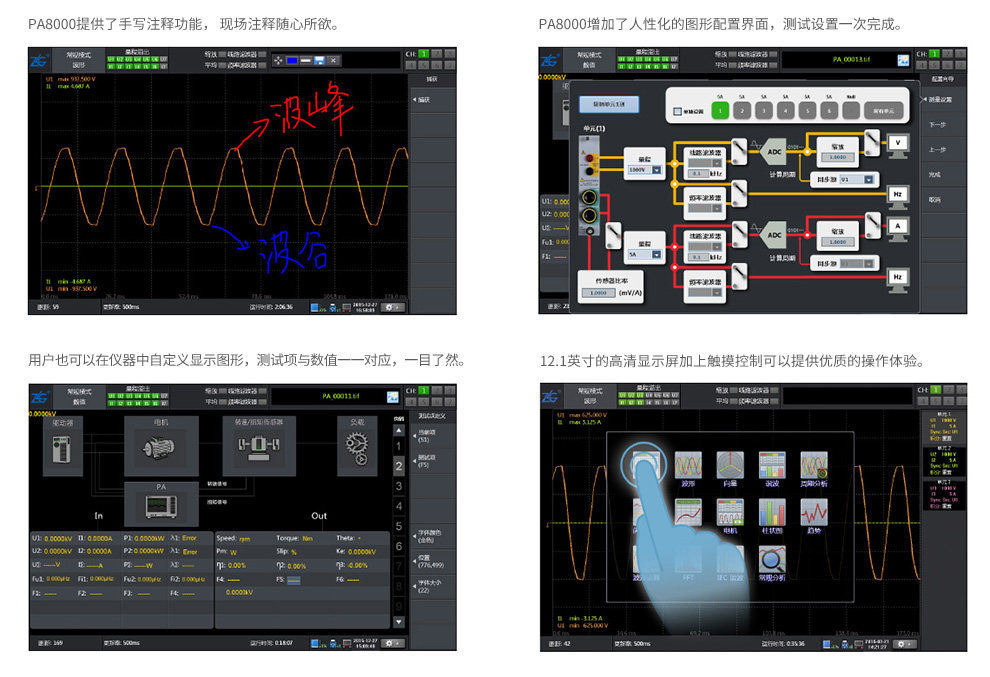

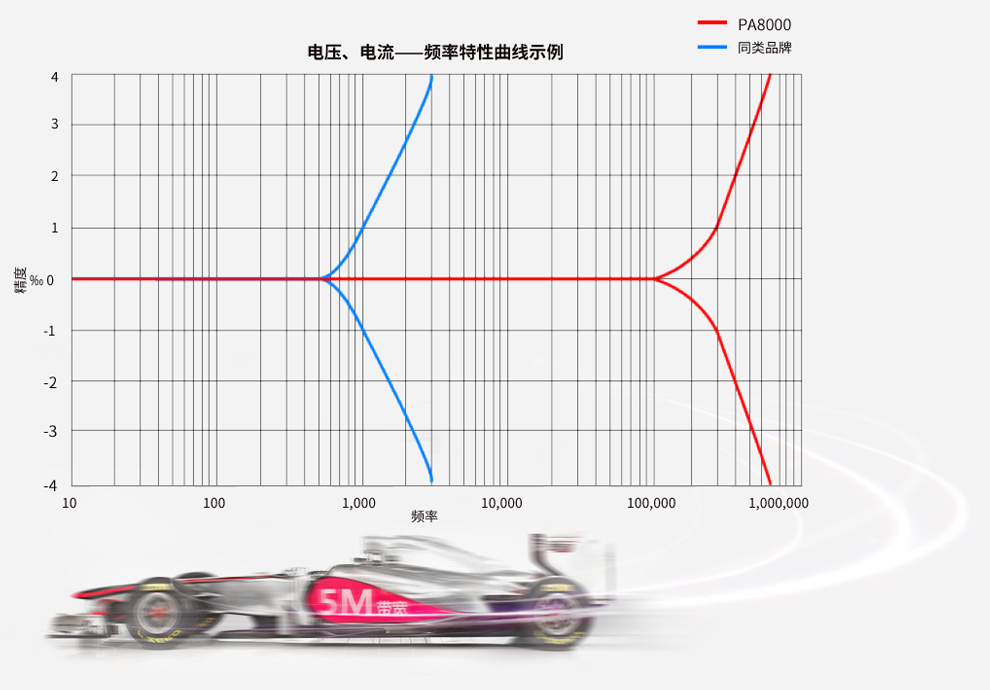

5MHz帶寬，平穩的頻率特性與穩定性
PA8000是行業內為數不多的一款具有0.01%精度，電流與電壓頻率帶寬高達5MHz的功率分析儀，完全滿足未來以SiC為代表的高速開關設備的功率測量。
低功率因數下的相位測量精度
PA8000功率分析儀帶寬為DC/0.1Hz‐5MHz，由于采用了PLL源倍頻技術，可實現速度更快、動態范圍更廣的諧波測量，在諧波模式下可實現對電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）的準確測試。

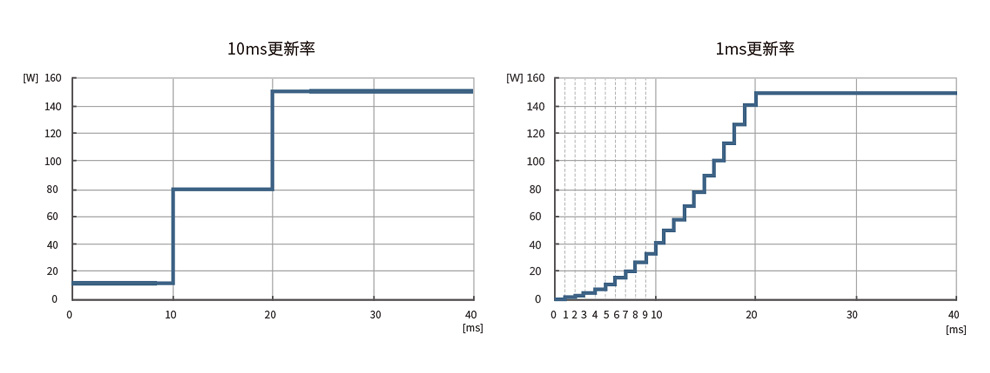

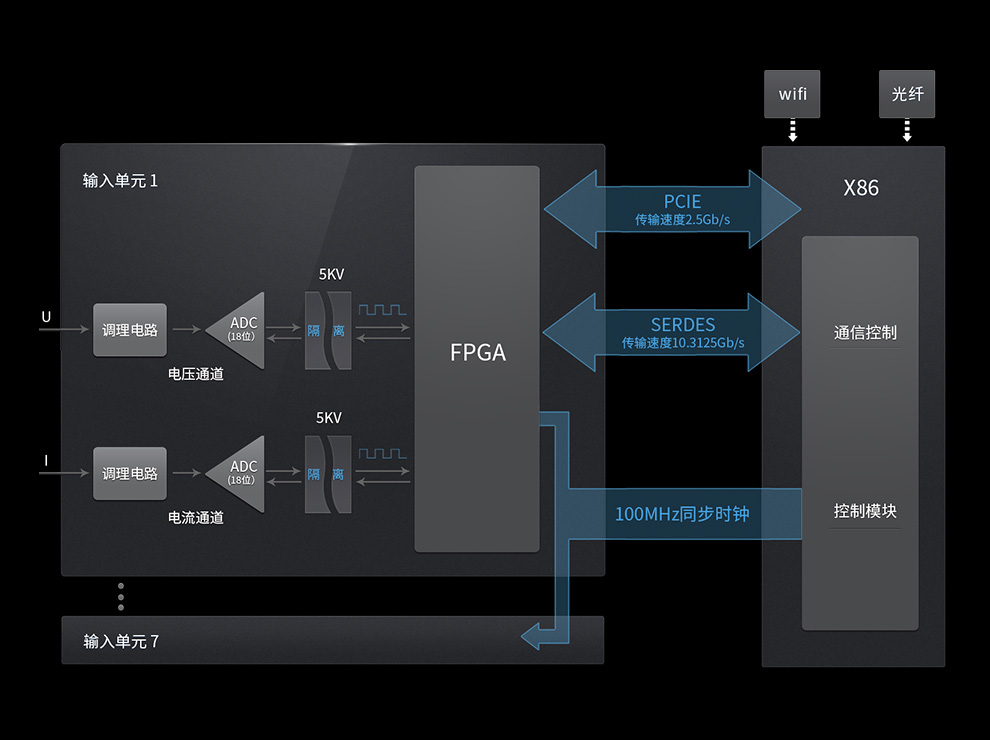

1ms高速數據更新率
PA8000是世界上少數可以設置1ms高速數據更新率的功率分析儀。我們在PA8000的功能中加入了1ms-5ms的高速數據采集模式，1ms的數據更新率可以捕捉快速變化的瞬時信號，可以展現出波形細節。比如在電機行業中，PA8000則可以完全測量出電機的啟動波形，可以為用戶提供評估電機的重要依據。

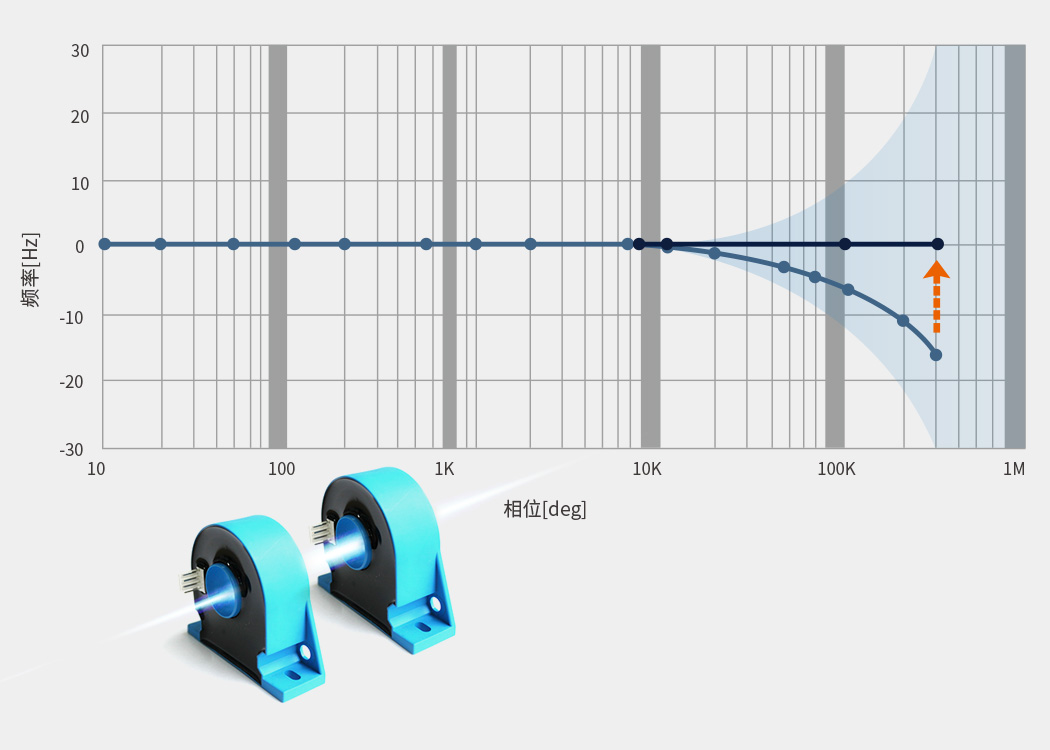

電流傳感器相位補償功能
在使用電流傳感器作為輸入時，由于傳感器本身存在的延時，會增加電壓電流的相位誤差，PA8000的相位補償功能則可以修正傳感器帶來的相位誤差，能夠提升高頻及低功率因數下的功率測量精度，從而保證整體系統功率測量精度。
