S參數被大量應用于高速電路和高頻電路設計和仿真中，不僅僅是信號完整性和電源完整性工程師需要了解S參數，對于電子工程師、測試工程師和EMC工程師等等都需要了解，如果看不懂S參數曲線，那就無從分析頻域信號，在高頻的時候參數變化也無從說起。

什么是S參數？

S參數(S-parameter) 通過指定反射信號的幅度和相位，描述射頻信號如何響應設備端口的值，是高頻與射頻電路中信號反射與傳輸特性的關鍵參數。

S參數可以以表格或圖形的形式表示，并且是有價值的測量，因為它們可以洞察設備的整體性能和健康狀況。

S參數名稱來源于散射 “Scattering parameter”的S。散射參數能夠完整地描述任何線性、非時變的元件，全面描繪該元件在其可能連接的系統中表現出的特性。散射參數包含相位信息，因此它們是復數形式的相量，同時還與頻率有關。一旦知道散射參數，便可以將它們轉換為其他網絡參數，以便進行電路設計、優 化或調諧。S參數是網絡分析儀（Network Analyzer）的工作語言。

S參數是一個復數矩陣，反映了在頻域范圍內的反射信號 / 傳輸信號的特性（幅度/相位）。

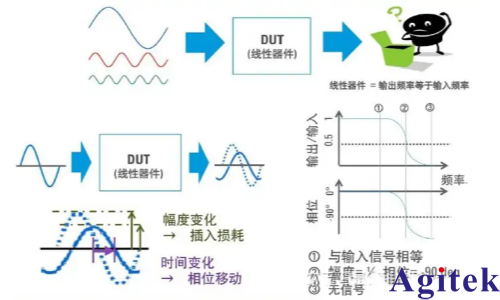

信號幅度/相位隨著頻率變化而變化。反映頻率的幅度和/或者相位特性即S參數

雙端口S參數

什么是雙端口網絡？

在電子學中，雙端口網絡（一種四端網絡或四極網絡）是指一種具有兩對端子用于連接外部電路的電氣網絡（即電路）或器件。若施加于兩個端子上的電流滿足一項被稱為“端口條件”的基本要求，則這兩個端子便構成一個端口：即流入該端口一個端子的電流，必須等于流出該端口另一端子的電流。這些端口構成了該網絡與其他網絡相連接的接口，也是施加信號或提取輸出信號的點。在雙端口網絡中，通常將端口1視為輸入端口，將端口2視為輸出端口。

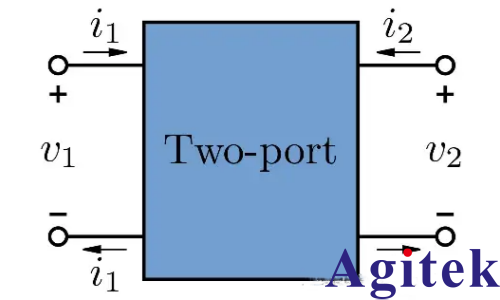

圖 附帶符號定義的雙端口網絡示例。請注意，端口條件已得到滿足：流入每個端口的電流與流出該端口的電流相等。

工作在線性條件下的放大器是典型的非互易網絡，而匹配衰減器則是典型的互易網絡。在以下情況下，我們將假設輸入和輸出分別連接到端口 1 和端口 2，這是最常見的約定。此外，還必須指定系統的標稱阻抗、頻率以及任何其他可能影響器件的因素，例如溫度。

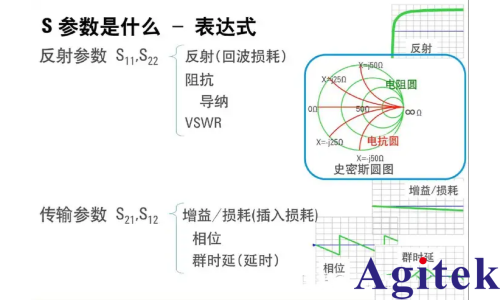

S參數指元器件反射信號和傳輸信號的特性，因此S參數包含反射參數，如S11，S22等；傳輸參數S12，S21等。

S參數一直占據著微波理論和技術中最重要的位置，它們包括了早已為工程師所熟悉的測量項目。

雙端口網絡具有四個S參數：

S11 是輸入反射系數。它衡量的是從端口1輸入的信號中，反射回端口1的那一部分。該參數表明了由于阻抗失配，有多少輸入信號被反射了回來。

S21 是正向傳輸系數。它衡量的是從端口1輸入的信號中，傳輸至端口2的那一部分。該參數表明了信號從輸入端到輸出端的傳輸效率。

S12 是反向傳輸系數。它衡量的是從端口2輸入的信號中，傳輸至端口1的那一部分。該參數表明了端口1對于從端口2輸入的信號具有多好的隔離度。

S22 是輸出反射系數。它衡量的是從端口2輸入的信號中，反射回端口2的那一部分。該參數表明了由于輸出端的阻抗失配，有多少輸出信號被反射了回來。

器件(系統)完整的參數應包含：反射和傳輸特性，參數反射參數指標中都應包含幅度和相位信息。對器件(系統)的這些參數描述可采用S參數。

雙端口器件的S參數包含四個參數(N端口器件S參數包含N^2個參數)。S參數的定義是基于信號電壓比值的參數。所以S參數為矢量。

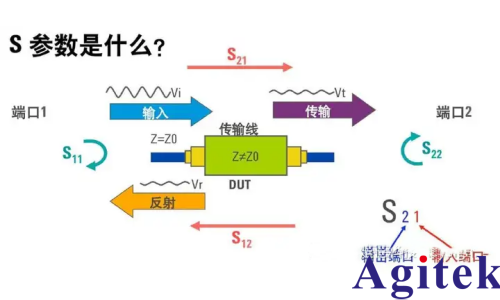

S參數下標為器件的端口，具體定義為：第一個數字代表信號輸出端口，第二個數字代表信號輸入端。網絡分析儀測試中，被測件與儀表端口1（Port1)連接的端口定義為器件的1端口，與儀表端口2連接的器件端口定義為2端口。

Sab：表示被測件端口b到端口a的傳輸系數。

例：被測件輸入端為：1端口，輸出端：2端口。

S11：當被測件輸出端接匹配負載，輸入端反射系數。

S21：當被測件輸出端接匹配負載時，器件 端口1端口2傳輸系數。

雙端口網絡的S參數矩陣可能是應用最為廣泛的一種，并可作為構建更大規模網絡所需的高階矩陣的基本單元。 在此情形下，出射波（即“反射波”）、入射波與S參數矩陣之間的關系可表述為：

 雙端口網絡的 S 參數特性

復線性增益Complex linear gain

線性增益 G 由下式給出：

這指的是輸出反射功率波與輸入入射功率波之比的線性值，其中所有數值均以復數形式表示。對于有損網絡，該比值小于1；而對于有源網絡，其絕對值 |G| > 1。僅當器件的輸入阻抗與輸出阻抗相等時，該值才與電壓增益相等。

標量線性增益 Scalar linear gain

標量線性增益（或線性增益幅值）由下式給出：

這代表增益的幅值（絕對值），即輸出功率波與輸入功率波之比，且等于功率增益的平方根。這是一個實數值（或標量）量，其中相位信息已被舍棄。

標量對數增益 Scalar logarithmic gain

增益 (g) 的標量對數（分貝或 dB）表達式如下：

這種表示方法比標量線性增益更為常用；通常，正值被簡稱為“增益”，而負值則被稱為“負增益”（即“損耗”），其數值大小相當于以分貝（dB）為單位的損耗量。例如，在 100 MHz 頻率下，一段 10 米長的電纜可能具有 ?1 dB 的增益，這相當于 1 dB 的損耗。

插入損耗 Insertion loss

若兩個測量端口采用相同的參考阻抗，則插入損耗（IL）定義為傳輸系數幅值 |S21| 的倒數，并以分貝為單位表示。因此，其計算公式如下：

它是指在測量的兩個參考平面之間引入被測器件（DUT）后所產生的額外損耗。這種額外損耗可能源于 DUT 自身的固有損耗，和/或阻抗失配。當存在額外損耗時，插入損耗被定義為正值。以分貝（dB）表示的插入損耗的負值被定義為插入增益，且其數值等于標量對數增益。

輸入回波損耗 Input return loss

輸入回波損耗（RLin）可被視為衡量網絡實際輸入阻抗與標稱系統阻抗值接近程度的一個指標。以分貝表示的輸入回波損耗由下式給出： 。

請注意，對于滿足 |S11| ≤ 1 的無源雙端口網絡，其回波損耗必然是一個非負量，即 RLin ≥ 0。此外還需留意，盡管有時會引起混淆，但回波損耗一詞有時會被用來指代上述定義量的負值；然而，若嚴格依據“損耗”的定義來看，這種用法在理論上是不正確的。

輸出回波損耗 Output return loss

輸出回波損耗 (RLout) 的定義與輸入回波損耗類似，但它適用于輸出端口（端口 2）而不是輸入端口。其表達式為：

反射系數 Reflection coefficients

假設該網絡在兩個端口均處于理想匹配狀態，則輸入端口的反射系數 Γin 和輸出端口的反射系數 Γout 分別等同于 S11 和 S22；因此：

由于 S11 和 S22 均為復數，因此 Γin 和 Γout 亦為復數。

電壓駐波比 Voltage standing wave ratio

端口處的電壓駐波比（VSWR）通常用小寫字母“s”表示，它是衡量端口匹配程度的一種指標，其作用類似于回波損耗，但屬于一種標量線性量，具體定義為駐波電壓最大值與最小值之比。因此，它與電壓反射系數的幅值密切相關；進而，它也與輸入端口的S11參數幅值或輸出端口的S22參數幅值直接關聯。

四端口S參數是什么？

四端口S參數用于表征四端口網絡。它們包含了關于該網絡四個端口之間反射功率波與入射功率波的信息。

這些參數常用于分析一對耦合傳輸線，以確定它們之間的串擾量（前提是這兩條傳輸線由兩個獨立的單端信號驅動），或者確定當有差分信號驅動通過時，其反射功率與入射功率的情況。許多高速差分信號規范都通過四端口S參數來定義通信信道，例如10千兆位連接單元接口（XAUI）、SATA、PCI-X以及InfiniBand系統。
