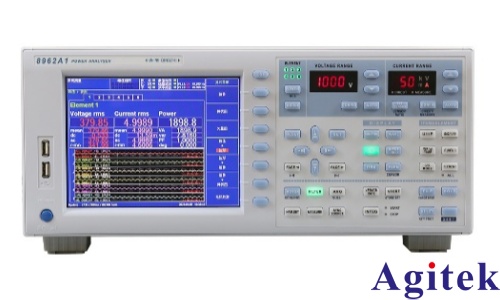

在現代電子測量領域，功率分析儀不僅是評估電能轉換效率的核心工具，其功能也逐漸向信號完整性分析延伸。其中，眼圖測試功能作為一項高級分析手段，正被越來越多的功率分析儀所集成，尤其在涉及高頻開關電源、數字功率傳輸（如USB-PD）及高速信號完整性監測的應用中發揮著關鍵作用。

眼圖（Eye Diagram）本質上是通過疊加多個信號比特周期（UI）形成的統計圖形，形似人眼，故得名。在功率分析儀中，該功能主要用于評估信號在能量轉換與傳輸過程中的完整性。其核心原理是將高速數字信號在時間軸上對齊并重疊顯示，從而直觀反映信號的噪聲、抖動、上升/下降時間及幅度畸變等關鍵參數。與傳統示波器不同，功率分析儀結合了高精度采樣與功率域分析能力，可在監測電壓電流波形的同時，同步評估信號質量，實現“能量+信號”的雙重驗證。

眼圖的“眼睛”張開程度直接反映了系統性能。垂直方向的“眼高”代表噪聲容限，即信號在“1”與“0”電平間的有效電壓空間；水平方向的“眼寬”則對應時序裕量，反映可穩定采樣的時間窗口。眼睛張得越開，說明信號質量越好，系統抗干擾能力越強。反之，若眼圖閉合，則可能意味著存在過度抖動、反射或電磁干擾，進而影響功率傳輸?shù)姆€(wěn)定性。

功率分析儀通常支持自動眼圖模板測試（Mask Testing），用戶可依據通信協議（如USB、PCIe、Ethernet）預設標準模板，儀器實時比對信號軌跡是否侵入“禁止區域”。一旦波形觸碰模板邊界，即判定為失敗，便于工程師快速定位合規性問題。此外，現代高端功率分析儀還引入了眼圖輪廓（Eye Contour）技術，基于統計模型預測不同誤碼率（BER）下的眼圖形態，例如在1e-12誤碼率下評估眼圖張開度，極大提升了測試的前瞻性與準確性。

進行眼圖測試時，首先需正確連接探頭，確保阻抗匹配與信號完整性。在儀器界面中啟用眼圖功能后，設置合適的采樣率、存儲深度及觸發源。對于嵌入式系統，建議使用軟件PLL（鎖相環）進行時鐘恢復，以避免硬件CDR對間歇性信號的同步失敗問題。同時，應參考協議規范設置環路帶寬，確保抖動測量的真實性。測試過程中，可結合抖動分解功能，區分隨機抖動（RJ）與確定性抖動（DJ），進一步定位噪聲來源。

盡管功率分析儀的眼圖功能強大，但其應用仍需注意若干要點：首先，存儲深度直接影響UI數量的累積，深度不足會導致統計結果不穩定，建議在高速信號測試中啟用最大存儲模式；其次，眼圖反映的是穩態特性，對瞬態異常（如突發干擾）敏感度較低，必要時應結合實時波形捕獲功能進行交叉驗證；最后，測試環境應盡量屏蔽外部電磁干擾，避免引入額外噪聲。

功率分析儀的眼圖測試功能，不僅是信號質量的“顯微鏡”，更是系統可靠性的“預警機”。在電源完整性與信號完整性日益交織的今天，它為工程師提供了從能量效率到數據傳輸質量的全維度洞察，成為高端電子研發與質檢中不可或缺的利器。
