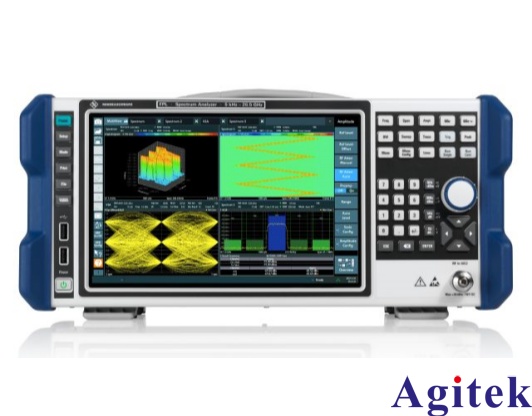

在無線通信與射頻系統中，互調干擾（Intermodulation Interference）是影響信號質量與系統性能的隱形殺手。當兩個或多個頻率信號通過非線性器件時，會產生新的頻率分量，這些“雜散”信號若落入接收頻段，便可能造成嚴重干擾。頻譜分析儀作為射頻工程師的“眼睛”，是檢測與定位互調干擾的核心工具。掌握其測量方法，不僅需要理解原理，更需熟悉操作細節與優化技巧。

一、理解互調干擾的產生與特征

互調干擾源于系統的非線性特性，常見于放大器、混頻器或連接不良的接頭中。以兩個輸入信號f1和f2為例，三階互調產物（IM3）通常出現在2f1-f2和2f2-f1頻率處，五階產物（IM5）則出現在3f1-2f2等位置。這些產物的強度通常以dBc（相對于載波功率）表示，是衡量系統線性度的關鍵指標。

二、測量前的準備與系統連接

進行互調測量前，需搭建一個低干擾、高穩定性的測試鏈路。使用高質量的雙層屏蔽同軸電纜，確保連接器清潔無氧化，可有效減少外部電磁干擾與射頻泄漏。信號源需輸出兩個純凈、等幅的測試信號（如f1=2.4GHz，f2=2.401GHz），接入被測設備（DUT）輸入端，頻譜儀則連接至DUT輸出端。

為避免頻譜儀前端過載或損壞，應根據信號強度合理設置輸入衰減器，通常使參考電平高于預期信號5-10dB。若DUT為低噪聲器件，可啟用頻譜儀的前置放大器（Pre-Amp）以提升靈敏度，但需注意其可能引入額外噪聲。

三、頻譜儀關鍵參數設置

精確的參數配置是獲得可靠測量結果的前提。首先進行系統校準，選擇“RF Path Cal”或“Full Cal”以消除路徑損耗影響。隨后設置中心頻率為（f1+f2）/2，跨度（SPAN）需覆蓋互調產物可能出現的范圍，例如將SPAN設為10MHz，以同時觀察載波與IM3產物。

分辨率帶寬（RBW）的選擇至關重要：RBW過寬會淹沒微弱的互調信號，過窄則延長掃描時間。一般建議將RBW設為30kHz或更小，以分辨鄰近的干擾成分；視頻帶寬（VBW）可設為RBW的1/3至1/10，用于平滑噪聲基底。對時變信號，可啟用“Time-Gated”或“Average”功能，通過多次掃描平均降低隨機噪聲，提升測量重復性。

四、測量執行與數據分析

開啟標記（Marker）功能，分別鎖定f1、f2載波及IM3產物頻率點。利用Delta Marker計算互調產物與載波的功率差，即可得到IM3指標（如-50dBc）。若讀數異常或波動大，應檢查電纜連接、屏蔽接地情況，甚至更換低ENR（超額噪聲比）的噪聲源以提升動態范圍。

為提高效率與一致性，現代頻譜儀支持自動化測試。通過SCPI指令或配套軟件（如Signal Studio）遠程控制儀器，可實現批量測量、數據記錄與報告生成，尤其適用于產線測試與合規性驗證。

五、誤差來源與優化策略

測量中常見的誤差來源包括外部干擾、儀器本底噪聲、連接器失配等。可通過以下方式優化：采用屏蔽室測試、啟用Trace Subtraction功能扣除儀器自身噪聲、定期校準設備。在復雜環境中，結合定向天線與實時頻譜功能，還可實現干擾源的定位與地圖映射，進一步提升排查效率。

互調干擾的測量不僅是技術操作，更是對系統性能的深度洞察。頻譜分析儀作為核心工具，其潛力的發揮依賴于工程師對原理的理解與對細節的把控。通過科學的連接、精準的設置與系統的優化，我們能夠從復雜的頻譜中“揪出”微弱的互調產物，為通信系統的穩定性與可靠性提供堅實保障。
