我們的客戶是聚焦于各類液冷系統、光電液連接部件等產品的研發生產企業，至今已有十年以上的產業化經驗。在海內外數據中心與算力設備行業的液冷系統總規模超過1GW。

客戶遇到的課題

Q1：AI服務器在運行過程中的功耗和溫度波動劇烈，要求CDU冷卻液分配單元（以下簡稱CDU）實現相應的智能調節。為測試其在跟蹤服務器功耗波動的過程中自身功耗變化，需要掌握CDU的動態能效。

我們的方案：使用功率測試設備進行有關測試，跟蹤設備的瞬態功率變化。

Q2：該型號CDU使用三相220V，50Hz工頻供電，工作電流范圍為30 A以內，測試其有功功率和能耗的變化速度，且測試精度不低于0.5%。此外，由于需要分析響應速度，該測試對功率的更新和數據保存速率有較高要求。

我們的選型：推薦功率分析儀PW8001搭配輸入單元U7001，以及開口型電流傳感器CT6843A。HIOKI功率分析儀使用模塊化設計，主機配置可根據測量通道數以及精度需求進行自由搭配，滿足多樣化的測試場景。

功率分析儀PW8001

準確評估功率轉換效率。基本精度±0.03％，DC精度±0.05％，分辨率18bit。8個通道可自由搭配2種輸入單元①來構建適合的測量系統。自動補償HIOKI電流傳感器的相位特性，DC　1500 V CAT II/ DC　1000 V CAT III（使用輸入單元U7001時），測量頻率帶寬0.1Hz~5MHz，使用最高精度測量時，數據能夠保持1ms更新。

①：兩種輸入單元分別是U7001以及U7005，具體參數請至日置官網查詢。

電流傳感器 CT6843A

可單手操作的開口型電流傳感器，額定電流AC/DC 200 A，由測量?jī)x器供電，無需傳感器電源（連接HIOKI功率分析儀或存儲記錄儀時），適用于EV逆變器評估和PV發電PCS評估等測試場景。

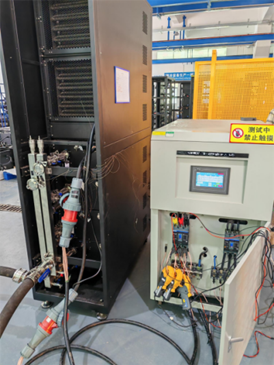

客戶實測數據

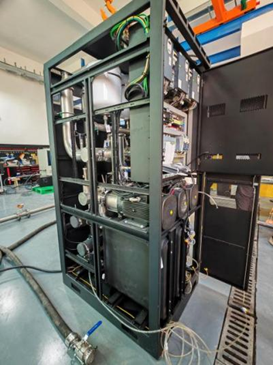

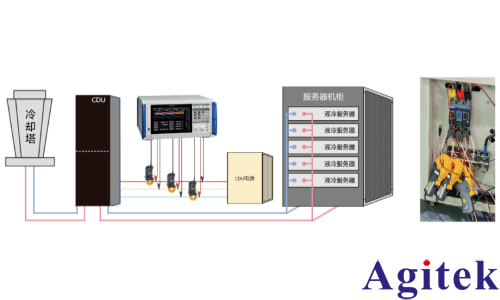

CDU作為冷卻液分配單元，核心功能是實現冷卻液的分配和調控，以確保IT設備的穩定運行。測試主要目的是通過測量CDU輸入端的三相電壓和電流來評估其功率和響應速度。

*液冷服務器的特點是用液體介質直接接觸散熱部件實現散熱，分為直接冷卻和間接冷卻兩種類型。目前直接冷卻以浸沒式液冷為主，間接冷卻以冷板式液冷為主

為了評估CDU的響應速度，需使用較快的數據保存間隔以精準分析CDU在短時間內的功率變化速度，HIOKI功率分析儀PW8001支持最快1 ms的數據更新速率②。本次測試設置數據保存間隔為10 ms③，并使用【自動保存】功能：

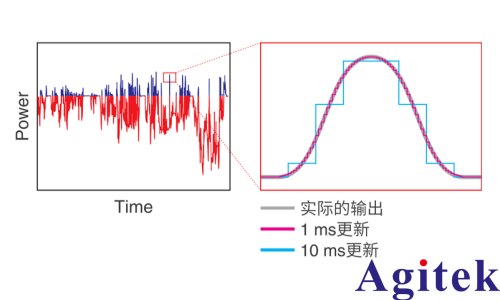

不同數據更新速率下的功率波形

②數據更新速率：根據電壓/電流波形運算測量值，并設置測量數據的更新周期，1ms、10ms、50ms和200ms四個選項，通常情況下使用50ms。

③數據保存間隔：儀器保存所選擇測量項目的間隔時間。可設定為OFF、 以及1 ms至60 min，區間內提供多個選項。需要注意的是，數據保存間隔不能快于數據更新速率。

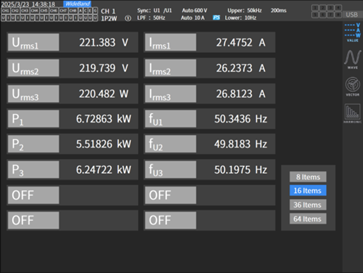

上圖測試界面僅作為示例展示，非客戶端真實測試數據

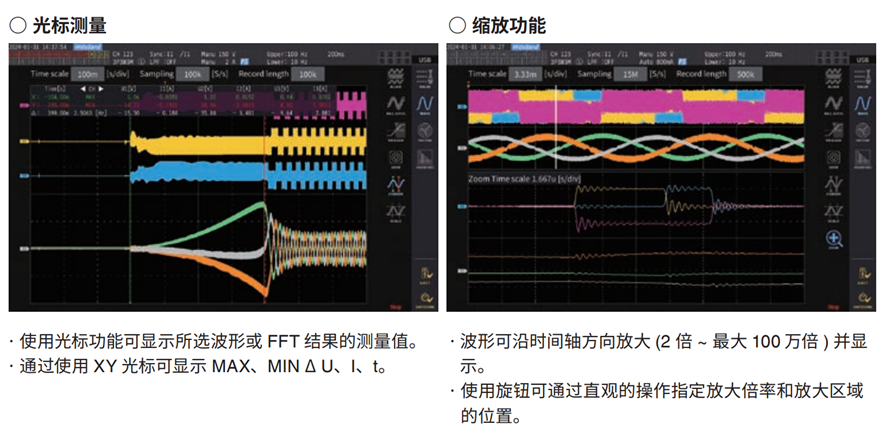

使用PW8001在獲取波形后進一步分析

AI服務器電能品質監控案例衍生

AI服務器冷卻系統的要求日益提高，評估數據中心與與AI服務器電能品質至關重要

AI服務器運行過程中常常產生劇烈的功耗波動，且如今單機柜功率密度已突破100kW并向150kW邁進，芯片工作時結溫會數秒內迅速飆升。傳統的定頻、定流量制冷模式往往難以迅速提升冷卻能力；當任務結束后溫度驟降時，又會產生過度冷卻的現象。傳統制冷設備的這種滯后性導致芯片長期在過溫或溫度震蕩中運行，對芯片性能易產生不良影響，縮短AI服務器的使用壽命。因此，對散熱系統的響應速度和智能水平提出了極高要求。

AI芯片高頻開關和負載的劇烈波動，會產生大量高次諧波。可能導致電壓波形畸變，造成GPU算力出錯、訓練中斷，甚至損壞昂貴的電源單元和UPS設備。若不加以治理，會反向輸送到公共電網，影響同一電網上其他用戶的用電安全。因此，對AI數據中心進行電能質量測試，是當前行業內一項緊迫且必要的需求。

日置電能質量分析儀支持多點多臺部署，協助客戶實現多站點的電能質量遠程集中持續監控，并精準定位 2~80kHz 高次諧波故障根源。
