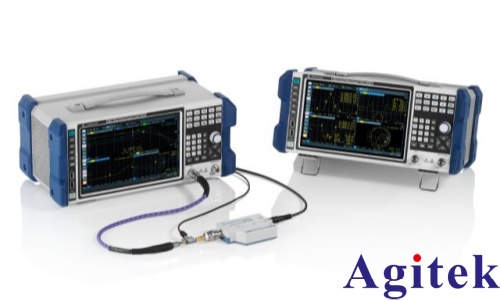

在高速電路與射頻系統研發中，信號完整性直接決定了產品性能。羅德與施瓦茨R&S?ZNL矢量網絡分析儀憑借其集成的時域反射（TDR）功能，為工程師提供了高效、精準的阻抗與故障定位解決方案。該技術不僅適用于同軸電纜測試，更在PCB走線、封裝結構及非同軸射頻器件的表征中發揮關鍵作用。

TDR測量的核心在于將頻域S參數通過逆傅里葉變換轉化為時域波形，從而直觀呈現阻抗隨時間（距離）的變化。R&S?ZNL利用這一原理，在屏幕上清晰顯示待測件各位置的瞬時阻抗值。例如，在PCB差分走線測試中，可精確識別末端開路、短路或阻抗突變點，幫助工程師快速判斷匹配設計是否達標。橫軸代表信號傳播時間，結合介質介電常數即可換算為空間位置，實現故障點精確定位。

實際測量中，測試夾具的影響不可忽視。由于多數待測件如芯片封裝或板級走線并非標準同軸接口，需通過轉接夾具連接，這會引入額外的寄生效應。為此，R&S?ZNL支持完整的去嵌入（De-embedding）功能，配合ISD、SFD等軟件工具，可通過測量Through、Open或Short標準件提取夾具S參數，并從總響應中剝離其影響，還原待測件本身的真實特性。

此外，ZNL的TDR功能還具備時域門（Time Domain Gating）能力。用戶可圈定關注的事件區間，屏蔽其他干擾區域（如連接器反射），再將處理后的時域信號反變換回頻域，獲得“凈化”后的S參數。這一特性在高速串行通道分析中極具價值，可用于評估眼圖張開度、抖動與失真，全面表征信號傳輸質量。

操作上，ZNL延續羅德與施瓦茨儀器一貫的直觀性。配備9英寸觸摸屏，支持多點縮放與光標測量，用戶可輕松設置時間范圍、分辨率及阻抗單位。配合內置頻譜分析與功率計選件，實現“一機多用”，極大提升了研發與產線測試效率。

綜上所述，R&S?ZNL矢量網絡分析儀將緊湊設計與專業TDR功能深度融合，不僅降低了高精度測量的門檻，更為復雜射頻與高速數字系統的調試提供了強有力的技術支撐。
