功率分析儀電壓電流測量實操指南

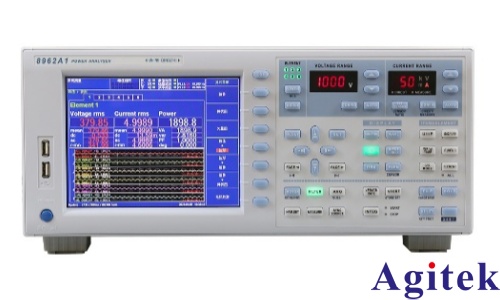

在電氣測試中,功率分析儀是評估能效與電能質量的核心工具。要獲得精準的測量結果,不僅需要高性能的儀器,更依賴于正確的接線方式與對測量原理的理解。以下是關于電壓與電流測量方法的詳細解析。

核心原則:電壓并聯與電流串聯
在連接任何線路前,必須牢記兩個基本物理法則:電壓測量需并聯,電流測量需串聯。
電壓通道(并聯): 將電壓測試線跨接在被測電路的兩端。例如,在單相電路中連接火線與零線,在三相電路中則連接相與相或相與零線。務必注意極性,通常紅線接正端(火線/相線),黑線接負端(零線/地線),反接會導致功率讀數異常。
電流通道(串聯/感應): 電流路徑必須流經測量設備。對于小電流,可直接將導線接入儀器的電流端子形成串聯回路;對于工業現場的大電流,則通常使用電流傳感器,如電流鉗或羅氏線圈,通過感應磁場的方式非侵入式地獲取電流信號,這種方式安全且無需斷開原電路。
常見接線模式詳解
根據被測設備的供電系統不同,需選擇對應的接線模式,這直接關系到總功率計算的準確性。
1. 單相兩線制(1P2W) 這是最基礎的接線方式,適用于普通家電或小型設備。只需接入一個電壓通道(火線對零線)和一個電流通道(串聯或鉗住火線)即可完成測量。
2. 三相三線制(3P3W) 常用于工業電機等沒有中性線的場合。這種模式通常采用“兩表法”原理進行測量。在接線時,需要接入兩路電壓信號(例如AB線電壓和CB線電壓)和兩路電流信號(例如A相和C相電流),B相電流不接。儀器內部會自動通過算法計算出三相總功率,無需人工干預。
3. 三相四線制(3P4W) 適用于帶有中性線的系統,特別是當三相負載不平衡時(如數據中心、樓宇供電)。這種接線方式需要三路電壓(各相線對中性線)和三路電流(三相線各一路)。由于直接測量了每一相的參數,因此能更精確地分析各相的負載狀況和諧波含量。
電流測量的進階技巧
當被測電流超出儀器直流量程時,需借助外部設備擴展量程,主要有以下幾種方式:
分流器: 適用于低壓或小電流場景。利用歐姆定律,將大電流轉換為小電壓信號進行測量。
電流互感器(CT)與霍爾傳感器: 適用于大電流及需要電氣隔離的場合。它們將大電流按比例轉換為小電流或電壓信號。在連接儀器后,需在設置中輸入相應的變比系數(如CT比),儀器便會自動換算成真實電流值。
羅氏線圈: 適用于高頻或波形復雜的電流測量。它是一種柔性線圈,安裝便捷,但通常需要配合積分器使用,以還原電流波形。
安全與操作規范
接線順序: 建議先接電壓線,后接電流線;拆除時則相反,先拆電流線,后拆電壓線。
量程確認: 測量前務必預估電壓和電流量程,避免過載損壞儀器。
接地保護: 確保儀器與被測設備可靠接地,防止漏電風險。
