同惠 TH2851-130 精密阻抗分析儀是采用基于先進的數字化自動平衡電橋原理及二十余年阻抗測量儀器研發的深厚技術積淀，潛心研制成功的新一代阻抗測試儀器，使得國產阻抗測試儀器達到了新的高度。

摒棄了傳統國產儀器復雜繁瑣的操作界面，基于 Windows10 操作系統，實現了全電腦化操作界面，讓測試更智能、更簡便。

超越了國際領先產品 120MHz 的頻率上限；創造性地實現了阻抗分析與獨立LCR測試融為一體、便捷高效；中英文操作界面適合中外客戶不同的語言需求。

最高達5ms的測試速度、130MHz的測試頻率及高達1GΩ的阻抗測試范圍可以廣泛滿足元件與材料的測量要求，特別有利于高頻電容器、電感器、諧振器、濾波器、介質材料、磁性材料等的高速精密測量與分析。

一、產品簡介

高精度：基本準確度0.08%

高穩定性和一致性

高速度：最快達5ms/次的測試速度

顯示器：10.1寸TFT顯示器，分辨率1280*800，帶電容觸屏操作

點測、列表掃描、圖形掃描三種測試方式

1601點多參數列表掃描功能

四種阻抗參數同時測量顯示

4通道圖形掃描功能，每通道可顯示4條曲線，通道和曲線有16種分屏顯示方式

強大的功能：LCR模式10檔分選；圖形掃描模式，每條曲線單獨分選；等效電路分析

高兼容性：支持SCPI指令集，兼容KEYSIGHT E4990A、E4980A、E4980AL、HP4284A

二、性能特點

1、高精度

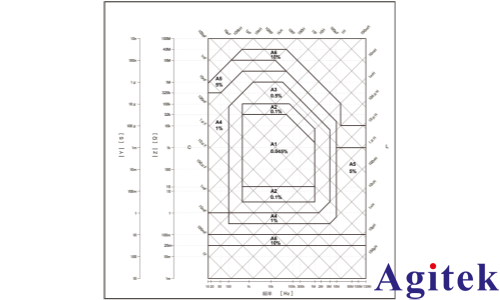

數字化自動平衡電橋技術的應用，得以在 10Hz-130MHz 頻率、1mΩ-100MΩ的阻抗范圍內都能達到理想的測量精度，其中最 高精度達 0.08%，遠高于采用射頻V/I法的阻抗分析儀及網絡分析法的網絡分析儀的阻抗測試精度和范圍。

2、高穩定性和一致性

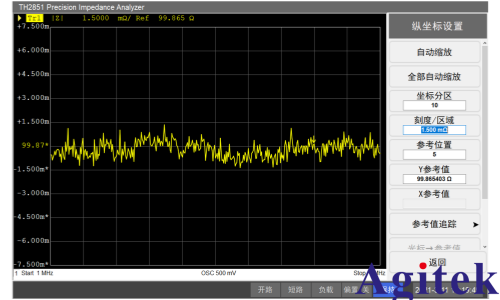

下圖是TH2851-130 精密阻抗分析儀在速度 5、測試頻率 1MHz，測量 100Ω電阻的曲線，由下圖可見其軌跡噪聲≦0.003%（≦±0.0015Ω）。

3、高速度

4、10.1寸大屏，四種阻抗測量參數，讓細節一覽無余

10.1 寸觸摸屏、1280*800 分辨率，Windows10 系統、中英文操作界面，支持鍵盤、鼠標、LAN、VGA/HDMI 接 口，帶來的是無以倫比的操作便捷性。

大屏幕帶來更多的好處是，可以把所有測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且 看起來絕不擁擠和雜亂，同時可以顯示四種阻抗測量參數，四種阻抗測量參數任意可調。 屏幕左邊的按鈕可以快捷選擇 8 套 測試參數。

5、增強的列表掃描功能

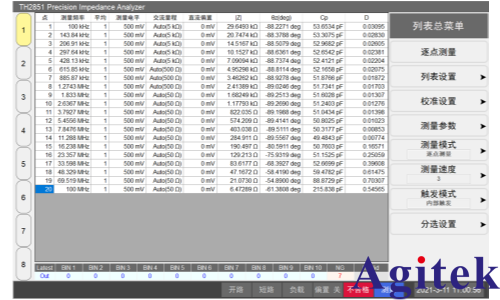

可以最多設置 1601 點的列表掃描，每個點可以單獨設置測試頻率、測試電壓、直流偏置等測試條件 。

6、強大的分析圖形界面

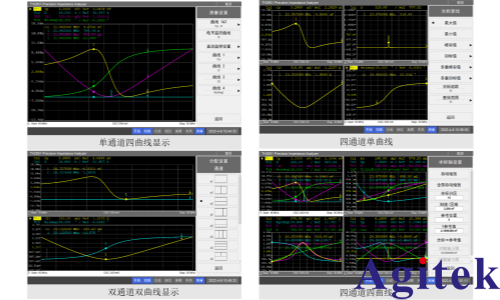

最多可以 4 通道同時顯示，每個通道可以最多顯示 4 條曲線。通道和曲線各有十四種分屏顯示方法。

曲線掃描分選判斷界面可以對掃描曲線全部或者部分區域的測試值進行合格/ 不 合格判斷

7、等效電路分析測試

現實生活中不同類型的器件可以被等效成簡單的三參數四種模型、四參數三種模型的阻抗器件，等效電路分析測試 功能提供了 7 種基本的電路模型用于等效這些器件。

等效電路分析測試功能提供了自動匹配功能，即如果被測件為黑盒時，自動匹配與之最符合的模型并進行參數的計 算。

可以通過仿真的等效電路參數值的阻抗擬合曲線與實際測量的阻抗曲線進行對比，還可以通過您輸入的參數按照所 選擇的模型進行擬合。

等效的電路模型可以直接輸出成 TXT 文檔方便用戶保存使用。
