充電樁量產交付面臨測試效率、數據一致性和質量追溯三大挑戰。本文檔介紹基于ATECLOUD智能測試平臺的充電樁自動化批量測試方案，涵蓋系統架構、測試流程、批量調度及數據分析。

1.充電樁批量測試的核心難題

充電樁測試覆蓋安全、功能、協議、性能等多個維度，典型測試用例數量超過600個。

自動化測試的必要性

當批量規模超過一定閾值時，自動化測試從"可選項"變為"必選項"。

ATECLOUD平臺方案架構

系統架構

ATCLOUD平臺采用"云端管理 + 邊緣執行"的分布式架構：

ATECLOUD架構

架構特點：

· ATEBOX邊緣執行節點：部署在測試工位，直接連接儀器執行測試流程

· 云端統一管理：測試方案下發、批量任務調度、數據集中存儲

· 離線執行能力：ATEBOX預載測試流程，斷網可繼續執行

平臺核心能力

零代碼流程搭建

· 圖形化拖拽編程，無需編寫代碼

· 15分鐘搭建單個測試步驟

· 開放式流程可靈活調整

零代碼搭建

儀器生態

· 支持多類型儀器設備（程控電源、電子負載、功率分析儀、示波器等）

· 儀器自動識別，接上即可使用

· 同類型儀器可自由替換（換儀器不改流程）

批量調度

· 多工位并行執行

· 儀器資源共享與預約

· 失敗策略可配置（跳過/暫停/繼續）

自動化測試平臺

數據管理

· 自動按產品序列號歸檔

· 自定義報告模板（PDF/Excel/Word）

· 多維度數據分析（CPK、趨勢）

三、測試流程設計

3.1 充電樁全項測試流程

推薦測試流程架構：

階段一：安全預檢

· 絕緣電阻檢測（>500Ω/V）

· 接地連續性測試（<0.1Ω，四線制測量）

· 耐壓測試（輸入-輸出-地隔離）

· 急停功能驗證（響應時間<100ms）

階段二：功能驗證

· 上電自檢流程

· GB/T 27930通信協議握手

· 充電啟停控制

· BMS報文解析驗證

· 充電狀態監控

階段三：性能測試

· 效率曲線（20%~100%額定功率，步進10%）

· 穩壓精度測試（多負載點）

· 穩流精度測試（多負載點）

· 紋波測量（電壓≤1%，電流≤5%）

· 負載突變響應（超調量）

階段四：保護功能驗證

· 過壓保護（110%額定電壓）

· 欠壓保護（85%額定電壓）

· 過流保護（110%額定電流）

· 過溫保護

 基于ATECLOUD平臺的充電樁自動化批量測試方案，通過圖形化流程搭建、多工位并行調度和智能數據分析，可顯著提升測試效率、保證數據一致性、實現全流程質量追溯。

典型實施效果：

· 單臺測試周期縮短至1天

· 批量測試效率提升4倍以上

· 測試人員需求降低80%

· 數據100%可追溯

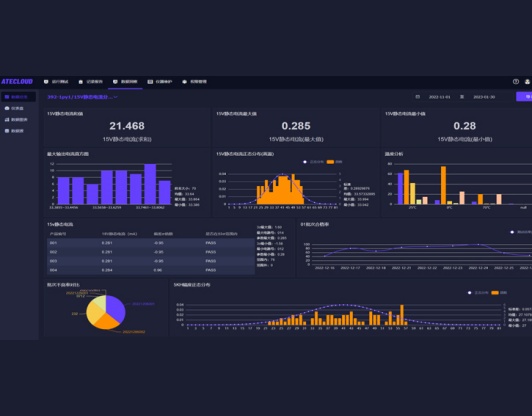

數據分析

ATECLOUD是納米軟件開發的國產化智能測試云平臺，為零代碼開發、圖形化編程的自動化測試解決方案。支持多類型儀器設備接入，15分鐘快速搭建測試方案，助力企業實現智能化測試和數字化管理。
