阻抗分析儀怎么測鐵氧體磁芯的損耗
鐵氧體磁芯因其優異的高頻特性,被廣泛應用于開關電源、射頻變壓器和電感器中。在實際工程設計中,準確掌握磁芯在不同頻率下的損耗特性,是優化電路效率、防止溫升過高的關鍵。而阻抗分析儀作為一種高精度的頻率響應測試設備,能夠快速、準確地評估鐵氧體磁芯的損耗。本文將詳細介紹如何使用阻抗分析儀測量鐵氧體磁芯的損耗。

在開始測量前,我們需要理解磁芯損耗的本質。鐵氧體磁芯的總損耗主要由三部分組成:磁滯損耗、渦流損耗和剩余損耗。在高頻工作狀態下,這些損耗會顯著影響磁芯的等效阻抗特性。阻抗分析儀通過向磁芯施加不同頻率的交流信號,測量其復阻抗(包括實部電阻和虛部電抗),從而推導出損耗參數。核心原理在于,磁芯的損耗會體現為其等效串聯電阻(ESR)的增加,通過分析阻抗隨頻率的變化曲線,即可量化損耗大小。

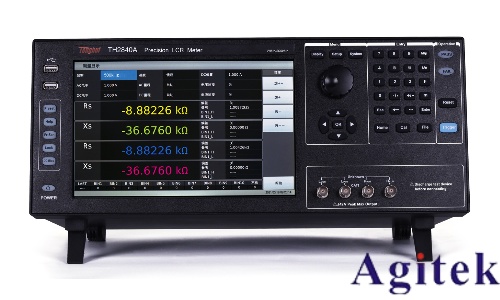

測量前的準備工作至關重要。首先,選擇合適的測試夾具,如開爾文夾具或表面貼裝器件(SMD)夾具,確保與磁芯引腳的良好接觸,減少接觸電阻帶來的誤差。其次,對磁芯進行預處理,確保表面清潔、無氧化,若為環形磁芯,需均勻繞制測試線圈,通常建議繞制10~20匝,以保證信號耦合效果。最后,準備好阻抗分析儀(如Keysight E4991B等型號),檢查儀器狀態,確保校準件完好。
校準是保證測量精度的核心環節,必須在校準狀態下進行。首先,進入儀器的“Cal”菜單,執行端面校準,依次連接開路(Open)、短路(Short)和負載(Load)校準件,讓儀器自動記錄系統誤差。校準完成后,狀態應由“Uncal”變為“Fix”。若使用測試夾具,還需進行夾具補償:連接好夾具后,先執行開路補償(Open),再用短路片連接電極執行短路補償(Short),確保補償狀態顯示為“ON”。這一步能有效消除測試夾具和引線帶來的寄生參數影響,使測量結果更貼近真實值。
校準完成后,將處理好的鐵氧體磁芯樣品牢固連接到測試夾具上。在阻抗分析儀上設置測試參數,進入“Stimulus”菜單,根據實際應用需求設定頻率范圍,例如從1 MHz到100 MHz,可選擇對數頻率掃描(LogFreq)以覆蓋寬頻段。設置合適的信號電平,避免激勵過大導致磁芯飽和。然后,選擇測量參數,通常選擇“Z-Theta”(阻抗與損耗角)或“R-X”(電阻與電抗)模式。按下“Meas”鍵開始測試,儀器將自動掃描并顯示阻抗曲線。
在獲取數據后,需進行科學分析。重點關注等效串聯電阻(ESR)隨頻率的變化趨勢,ESR的峰值通常對應磁芯的諧振頻率點,此時損耗最大。同時,可結合損耗角正切值(D值)或品質因數(Q值)進行評估,D值越大,表示損耗越高。為提高數據可靠性,建議在不同溫度、不同偏置條件下重復測試,觀察磁芯損耗的穩定性。所有測試數據和儀器設置狀態可通過“Save/Recall”功能保存,便于后續對比分析。
使用阻抗分析儀測量鐵氧體磁芯損耗,不僅效率高,而且結果直觀準確。相比傳統的電橋法或諧振法,阻抗分析儀具備寬頻掃描能力,能全面反映磁芯在實際工作頻段內的損耗特性。但需注意,測試線圈的繞制方式、接觸質量、環境溫度等因素均會影響結果,因此必須規范操作流程。通過上述步驟,工程師可以快速掌握磁芯的高頻損耗性能,為材料選型和電路設計提供有力支持。
