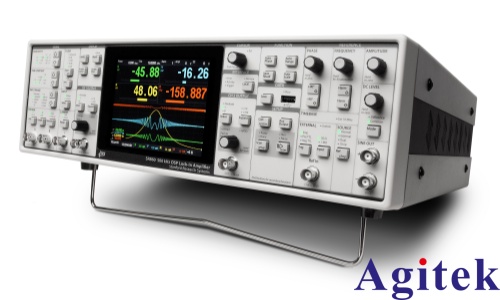

在半導體器件與材料表征中，電容-電壓（C-V）特性測量是分析載流子濃度、界面態密度及氧化層質量的重要手段。鎖相放大器SR860憑借其高靈敏度、優異的噪聲抑制能力與寬頻帶響應，成為實現高精度C-V測量的核心工具。其連接方法需結合交流激勵、偏置電壓掃描與電容信號解調，具體連接步驟如下：

1. 激勵信號連接 將SR860的“SINE OUT”端口連接至待測器件（DUT）的高頻交流激勵輸入端。該正弦信號作為小信號調制源，頻率通常設為1 kHz至100 kHz，幅值控制在10–50 mV范圍內，以避免非線性響應。該信號通過串聯電容或直接注入至DUT的電容結構，用于探測微小電容變化。

2. 直流偏置電壓疊加 C-V測量需掃描直流偏壓以獲得不同電壓下的電容值。使用可編程直流電源或函數發生器輸出線性斜坡電壓，通過一個低通濾波網絡（如RC低通）與交流激勵信號合成。通常將直流偏置通過一個大電阻（如100 kΩ）疊加至DUT的控制端，確保直流電壓可調且不影響交流信號通路。

3. 電容檢測與信號拾取 在MOS結構或p-n結電容測量中，電容變化體現為位移電流。將DUT的另一端連接至電流-電壓轉換電路（跨阻放大器），或直接接入SR860的輸入端。若采用“電壓法”測量，可通過一個已知參考電容構成分壓網絡，拾取隨被測電容變化的交流電壓信號，并送入SR860的“INPUT A”端。

4. 參考信號同步 將SR860的“SINE OUT”信號同時接入其“REFERENCE IN”端，或設置內部參考模式，確保解調相位鎖定于激勵信號。通過調節“Phase”參數使測量信號處于最大靈敏度方向（通常為0°或180°），以準確提取電容分量。

5. 信號輸入與測量配置 將檢測到的交流信號接入SR860輸入端，選擇“Voltage”或“Current”輸入模式，根據信號大小設定合適的靈敏度與時間常數（建議100 ms–1 s以平衡響應速度與噪聲）。啟用X-Y模式或R-θ模式，其中X分量（同相）對應電容變化，Y分量（正交）可用于補償寄生電感或相位漂移。

6. 數據采集與C-V曲線生成 同步記錄直流偏壓值與SR860輸出的X信號，通過外部控制器（如LabVIEW或Python）實現自動掃描與數據存儲。最終以偏壓V為橫坐標，電容響應X為縱坐標，繪制出完整的C-V特性曲線。

注意事項：

● 使用屏蔽線減少電磁干擾；

● 校準系統零點電容與相位偏移；

● 對高頻測量需考慮電纜分布參數影響。

正確連接SR860，可實現亞飛法拉級電容變化的精準檢測，為半導體器件物理分析提供可靠數據支撐。
