無線充電技術正以前所未有的速度滲透到消費電子、醫療設備乃至電動汽車等各個領域。作為無線能量傳輸的核心部件，發射端與接收端線圈的性能直接決定了整個系統的效率與穩定性。而在評估線圈性能的各項指標中，品質因數（Q值）無疑是衡量其能量損耗特性最為關鍵的參數。一個高Q值的線圈意味著更低的能量損耗和更高的傳輸效率。

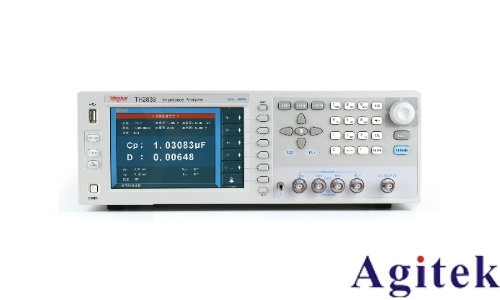

阻抗分析儀作為一種能夠精確測量元件阻抗、電感、電容及電阻等參數的儀器，自然成為測量線圈Q值的首選工具。以下將詳細闡述如何利用阻抗分析儀對無線充電線圈進行Q值測量。

在動手測量之前，必須深刻理解Q值的物理含義及其與線圈寄生參數的關系。對于一個非理想的電感線圈，其等效電路模型通常包含一個理想電感L、一個串聯電阻R（代表導體損耗、趨膚效應及鄰近效應損耗）以及一個等效并聯電容Cp（主要由線圈匝間電容構成）。

品質因數Q定義為儲能與耗能之比，其數學表達式為Q=ωL/R，其中ω為角頻率（ω=2πf）。從公式中可以看出，Q值與工作頻率、電感量成正比，與串聯電阻成反比。然而，在高頻條件下，情況變得更加復雜。隨著頻率的升高，趨膚效應和鄰近效應會導致交流電阻Rac顯著增加，從而使得Q值下降。更為關鍵的是，當工作頻率接近線圈的自諧振頻率時，寄生電容的影響不可忽視，線圈的阻抗特性會發生劇變，Q值會急劇下降甚至失去意義。

因此，測量Q值的首要步驟便是確定線圈的自諧振頻率，確保后續的Q值測量工作頻率遠低于該頻率點（通常為SRF的1/3至1/5），以保證線圈工作在穩定的感性區域。

在正式測量前，必須做好充分的準備工作，以消除測量系統本身帶來的誤差。

環境搭建：將線圈放置在絕緣的測試平臺上，確保線圈周圍沒有任何金屬物體或其他電磁干擾源。線圈若靠近金屬，會因渦流效應引入額外的損耗，導致Q值測量結果嚴重偏低。

儀器預熱：開啟阻抗分析儀并預熱10至30分鐘，使儀器內部的電子元件達到熱穩定狀態，從而保證測量精度。

校準與清零：校準是獲得準確測量結果的關鍵。首先進行開路校準，即不接線圈，將測試夾具或測試線兩端懸空，執行開路校準以消除測試線的分布電容影響。隨后進行短路校準，將測試線兩端短接，執行短路校準以消除測試線自身的電阻和殘余電感。對于高頻測量，嚴格的校準尤為關鍵。

完成準備工作后，便可進入實質性的測量階段。

連接樣品：使用合適的測試夾具（如鱷魚夾、探針或專用測試夾）將線圈牢固地連接到阻抗分析儀的測試端。確保接觸良好，避免因接觸不良引入額外的接觸電阻。

設置測量參數：在阻抗分析儀的界面上，選擇需要測量的參數為“Q”（品質因數）。根據無線充電系統的設計工作頻率（例如WPC Qi標準通常為110kHz至205kHz，而RF應用可能為13.56MHz），設置相應的測試頻率。為了全面了解線圈的頻率特性，也可以設置掃頻模式，在一定頻率范圍內觀察Q值的變化趨勢。

啟動測量與讀取數據：啟動測量后，儀器會顯示當前頻率下的各項參數。重點關注Q值的讀數。為了減小隨機誤差，建議對同一線圈進行多次重復測量（例如3次），并取其平均值作為最終結果。

數據記錄與分析：記錄下測量得到的Q值、對應的頻率、電感量L以及串聯電阻R。通過分析這些數據，可以進一步計算出在特定工作頻率下的能量損耗情況。

在實際工程應用中，為了確保測量結果的可靠性，建議采用多種方法進行交叉驗證。例如，除了使用阻抗分析儀直接測量外，還可以利用矢量網絡分析儀通過諧振法（測量諧振曲線的帶寬）來計算Q值，或者搭建振蕩回路通過環路增益法進行測量。若不同方法測得的結果差異較大（例如超過10%），則應仔細檢查測試夾具、接地方式以及激勵信號的強度，排查可能存在的誤差源。

綜上所述，使用阻抗分析儀測量無線充電線圈的Q值是一項嚴謹的技術工作，它不僅要求操作者熟練掌握儀器的使用方法，更要求對線圈的高頻特性和寄生參數有深刻的理解。只有通過規范的測量流程和嚴謹的數據分析，才能獲得真實反映線圈性能的Q值，為無線充電系統的設計與優化提供可靠的依據。
