基于普源DG1000Z與MSO5000示波器的閉環濾波器頻響自動測試系統搭建

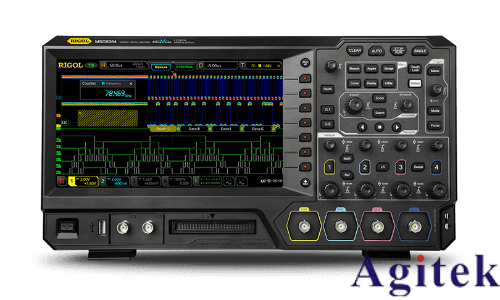

在電子測量領域,濾波器的頻率響應特性是其核心性能指標之一。為實現高效、精確的頻響測試,可利用普源DG1000Z函數/任意波形發生器與MSO5000混合信號示波器構建一套閉環自動測試系統。該系統通過軟硬件協同,實現掃頻激勵、響應采集與數據處理的自動化,顯著提升測試效率與準確性。

一、系統架構與工作原理

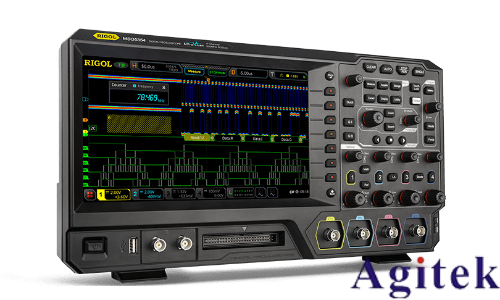

系統采用“激勵-響應”閉環結構。DG1000Z作為信號源,輸出頻率連續變化的正弦掃頻信號,施加于被測濾波器輸入端;濾波器輸出信號由MSO5000采集。通過對比輸入與輸出信號的幅值與相位差異,即可計算出濾波器在各頻率點的增益與相位響應,從而繪制完整的幅頻與相頻特性曲線。
二、硬件連接與配置
1. 連接方式:將DG1000Z的CH1輸出端連接至濾波器輸入端,濾波器輸出端接入MSO5000的通道1(建議使用50Ω輸入阻抗匹配)。
2. 同步觸發:將DG1000Z的“Sync”輸出連接至MSO5000的外部觸發輸入端,確保示波器能穩定同步采集。
3. 參數設置:在DG1000Z上設置掃頻模式(如線性或?qū)?shù)掃頻),設定起止頻率與掃描時間;MSO5000設置為單次觸發或重復采集模式,采樣率與存儲深度需滿足奈奎斯特采樣定理。
三、軟件控制與自動化實現
借助普源提供的UltraSigma或SCPI命令,通過PC端編程(如Python、LabVIEW)實現自動化控制:
1. 控制DG1000Z:發送SCPI指令設置掃頻參數,并啟動信號輸出。
2. 采集MSO5000數據:在掃頻過程中,分時采集輸出信號波形,提取每個頻率點的幅值與相位。
3. 數據處理:計算幅頻響應(20log(Vout/Vin))與相頻響應,繪制Bode圖,并可自動識別截止頻率、通帶波動等關鍵參數。
四、關鍵優化措施
校準補償:在正式測試前,短接濾波器,測量系統固有頻率響應,用于后續數據校正。
平均采集:開啟MSO5000的波形平均功能,降低噪聲影響。
多點采樣:在關鍵頻段(如過渡帶)增加采樣密度,提高曲線分辨率。

五、總結
該系統充分發揮了DG1000Z的精準掃頻能力與MSO5000的高分辨率采集優勢,結合自動化控制,實現了濾波器頻響的高效、閉環測試。不僅適用于研發調試,也可集成于生產測試流程,具備良好的擴展性與實用價值。
