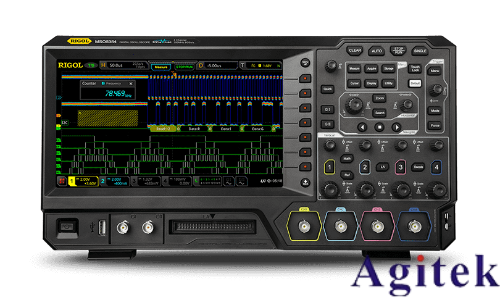

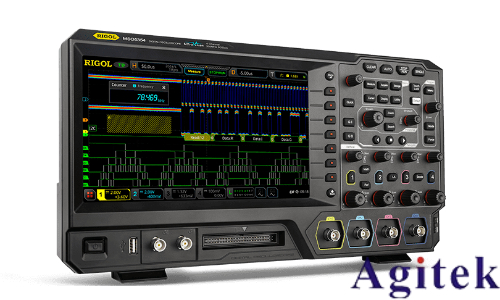

在現代電子測量中，普源MSO5000系列示波器憑借其強大的FFT（快速傅里葉變換）功能，成為分析信號頻譜特性的重要工具。其中，頻率分辨率與測量精度是決定頻譜分析質量的兩個核心指標，直接影響對信號細節的識別能力與判斷準確性。

一、頻率分辨率的決定因素

頻率分辨率（RBW，Resolution Bandwidth）指示波器在頻域中區分兩個相鄰頻率分量的最小能力。其數學表達式為： RBW = 采樣率（Fs） / 采樣點數（N）。 由此可見，提高分辨率的關鍵在于降低RBW，可通過兩種方式實現：一是降低采樣率，二是增加采樣點數。在實際操作中，應優先延長采集時間以提升N值，避免因采樣率過低導致高頻信號混疊。例如，在分析低頻調制信號時，將時間基準設為1ms/div，配合長存儲深度，可顯著提升頻率分辨能力，清晰分離邊頻分量。

此外，窗函數的選擇也影響分辨率。漢寧窗（Hanning）適用于大多數調制信號分析，能有效抑制頻譜泄漏，提升幅度精度；而矩形窗則保留更寬的頻率響應，適合瞬態信號觀測，但分辨率相對較低。

二、測量精度的關鍵保障

測量精度受多種因素影響。首先，采樣率必須滿足奈奎斯特采樣定理，即采樣率至少為信號最高頻率的兩倍，建議設置為3~5倍以上以保證波形還原度。其次，垂直幅度精度依賴于示波器的ADC位數與校準狀態，使用前應進行自校準，確保幅值測量準確。

在頻譜分析中，光標（Cursor）功能是實現精確測量的重要手段。通過手動定位頻譜峰值，可準確讀取載波頻率、邊頻間隔及幅度差，進而計算頻偏與調制系數。例如，在調頻信號分析中，邊頻與載波的頻率差即為調制頻率，而幅度差結合調制類型可推導出頻偏值。

三、提升精度與分辨率的綜合策略

為實現高精度與高分辨率的統一，建議采取以下措施：

1. 合理設置時間基準與存儲深度，確保足夠長的采集時間；

2. 選擇合適的窗函數，平衡頻譜泄漏與分辨率；

3. 使用對數單位（dBV）顯示頻譜，增強微弱信號的可見性；

4. 結合平均或高分辨率采集模式，降低噪聲干擾，提升信噪比；

5. 定期校準設備，確保硬件測量基準的準確性。

綜上所述，普源示波器FFT功能的頻率分辨率與精度并非固定值，而是可通過科學配置與操作優化實現提升。掌握其內在規律，不僅能準確解析信號的頻偏與調制特性，更可為通信、電力電子等領域的故障診斷與性能評估提供可靠依據。
