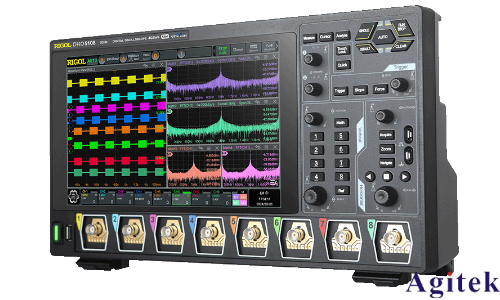

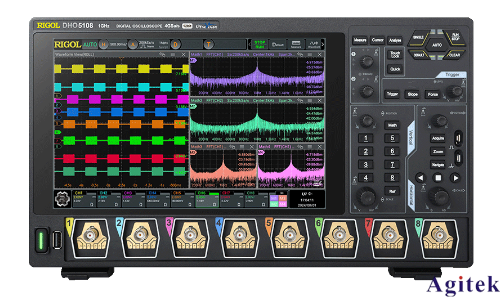

SATA（Serial ATA）作為一種高速串行數據傳輸接口，廣泛應用于計算機存儲設備中，其信號具有高頻、差分傳輸、低電壓擺幅等特點。使用普源DHO5108數字示波器對SATA信號進行分析，需結合其高性能帶寬與采樣能力，采取科學的測量方法，以確保信號完整性與分析準確性。

首先，進行測量前的準備工作至關重要。SATA信號頻率較高，通常工作在1.5Gbps、3Gbps甚至更高，因此必須確保DHO5108示波器的帶寬滿足測量需求（建議帶寬不低于信號最高頻率成分的3~5倍）。連接時應選用高帶寬差分探頭或?qū)Ｓ肧ATA探測方案，避免使用普通無源探頭導致信號失真。探頭接地線應盡可能短，以減少引線電感對高頻信號的干擾。同時，探頭補償需在測量前通過示波器內部校準信號完成，確保波形不失真。

在示波器設置方面，應開啟雙通道（CH1、CH2），分別連接SATA差分對的正負端（如TX+與TX-）。設置耦合方式為DC，以完整保留信號直流偏置信息；垂直檔位調整至適宜范圍（如200mV/div），確保信號幅度占據屏幕主要區域但不溢出。時間檔位（TIME/DIV）應根據SATA速率設置，例如在3Gbps速率下，周期約為333ps，建議設置為100~200ps/div，以清晰觀察一個或多個比特周期。

觸發設置是穩定捕獲SATA信號的關鍵。建議使用邊沿觸發模式，觸發源選擇信號變化明顯的通道，觸發電平設在信號中間電平（如400mV左右），確保觸發穩定。若示波器支持協議觸發或串行觸發功能，可設置為SATA協議特定的觸發條件，便于捕獲特定數據包或異常事件。

為深入分析SATA信號質量，可啟用示波器的高級功能。使用“數學運算”功能對CH1與CH2進行差分運算（CH1 - CH2），還原真實差分信號波形。通過測量參數功能，讀取峰峰值、上升時間、抖動、眼圖張開度等關鍵指標。若支持眼圖功能，可疊加多個比特周期生成眼圖，直觀評估信號完整性——眼圖張開越大，說明碼間干擾與噪聲越小，通信可靠性越高。

此外，建議使用單次觸發（Single）模式捕獲突發傳輸，或利用波形存儲功能保存異常信號，便于后續回放分析。測量完成后，及時保存波形截圖與數據，供報告撰寫或團隊共享。

需要注意的是，高頻測量易受環境干擾，應在屏蔽良好的環境中操作，避免外部噪聲耦合。同時，定期對示波器進行校準，確保測量精度。

綜上所述，使用普源DHO5108示波器進行SATA信號分析，需綜合運用正確的探頭選擇、精準的參數設置與高級分析功能，才能全面評估信號質量，為存儲系統調試與故障診斷提供可靠依據。
