普源DS70000示波器USB2.0一致性測試方案介紹
什么是USB2.0
USB是一種接口技術，用于規范計算機系統與外部設備的連接和通信。自1995年推出以來，USB以其高速、便捷、可擴展等特點，逐漸取代傳統的串口和并口，被廣泛地應用在各類外部設備，受到消費者的青睞。
為了保證USB接口產品的合規性及一致性，“所有尋求在其產品上使用USB-IF 徽標的公司都必須在 USB-IF 存檔一份有效的 USB-IF 商標許可協議，并且產品必須經過認證”。
USB2.0 采用4線系統：Vcc, D+，D-和GND。D+和D-是一個差分信號對，作為主機、集線器和設備之間通信的主要載體。

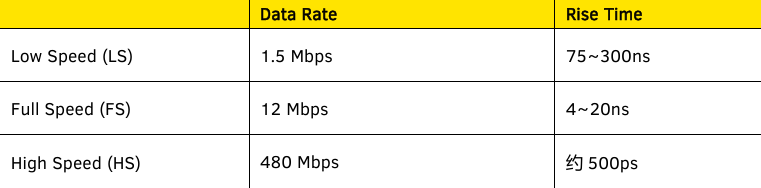

USB 2.0 取代并合并了定義低速和全速數據傳輸?shù)?USB 1.1 規范，并新增了高速數據傳。USB2.0向下兼容USB1.1和USB1.0，它有三種速率模式
為什么要做USB2.0測試
USB2.0 的電接口測試包含了信號質量、浪涌電流及下跌和衰落測試。本次主要介紹的是信號質量測試。
USB 2.0 作為全球通用接口，其信號質量測試的核心目標是保證 “兼容性” 與 “可靠性”，具體可分為三類需求。
1、兼容性驗證：USB 設備需與全球數百萬主機 / 外設兼容（如 PC、手機、U 盤等）。若信號或協議不符合規范，可能導致 “設備無法識別”“傳輸中斷” 等問題（例如：高速設備插入主機后被誤識別為全速設備）。
2、性能保障：高速模式（480Mbps）下，信號頻率達 240MHz（基頻），高頻信號易受阻抗不匹配、抖動、噪聲影響，導致實際速率遠低于理論值（甚至降至 12Mbps）。測試需驗證信號完整性，確保速率達標。
3、認證合規：USB-IF 強制要求設備通過一致性測試（Compliance Test）才能使用 USB 標志。未認證設備可能因兼容性問題面臨市場準入限制。
如何測試（普源方案）
為了保證USB接口產品的合規性及一致性，“所有尋求在其產品上使用USB-IF 徽標的公司都必須在 USB-IF 存檔一份有效的 USB-IF 商標許可協議，并且產品必須經過認證”。
為滿足負責產品設計、檢測和驗證的工程師對于快速檢定USB設備的需求，RIGOL提供了完備的USB2.0信號質量測試方案，設計工程師可以通過RIGOL提供的設備配合軟件及測試夾具來完成USB2.0信號質量一致性測試。

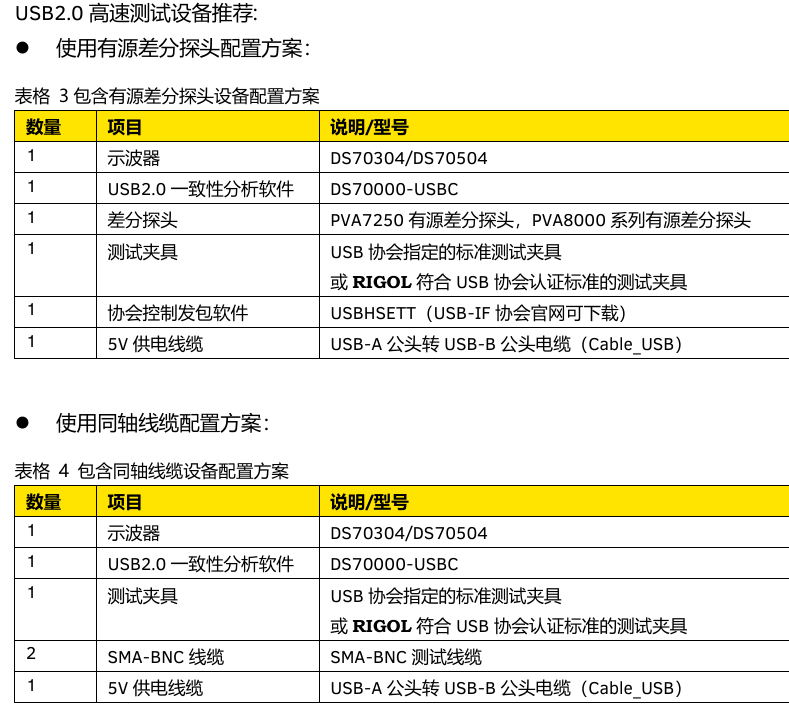

方案搭建

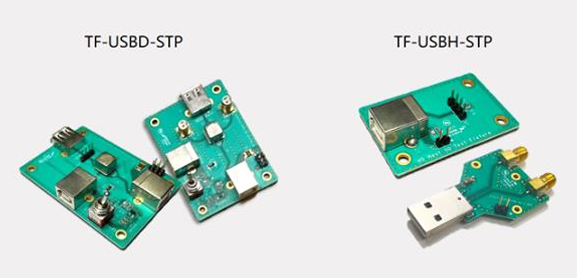

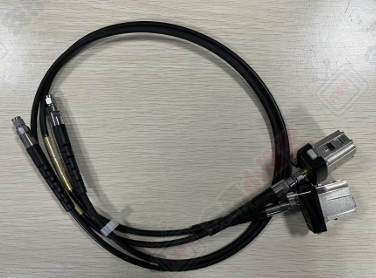

測試工具

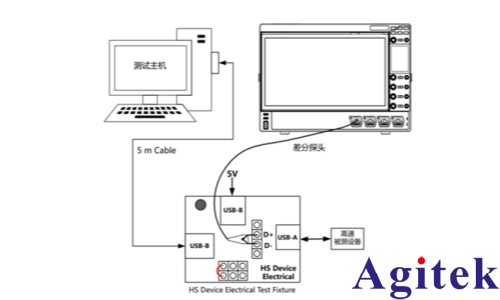

測試場景

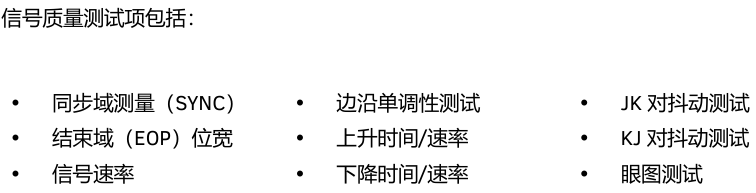

測試項目
1、同步域測量（SYNC）
對于 USB 協議來說，所有的包都開始于同步域，同步域的作用是做本地時鐘和對端時鐘的同步。USB2.0總線中用的是很簡單的時鐘恢復機制，使用SYNC包實現高速對端和本地時鐘的同步。用于高速傳輸?shù)腟YNC碼型要求是15個KJ對信號后接2個K信號，一共32bits信號。簡單來說，USB2.0高速信號的SYNC要求是32bit。
2、結束域（EOP）位寬
對于USB協議來說，所有的包都以結束域EOP(End-of-Packet)結束。結束域位寬用bit時間定義
對于起始幀包（SOF）的結束域（EOP）的位寬，要求在39.5bits和40.5bits之間，
對于非起始幀包（SOF）的結束域（EOP）的位寬，要求在7.5bits和8.5bits之間。
3、信號速率
高速數據速率標稱 480.00Mb/s，傳輸時所需的數據速率精度為 480.00Mb/s±0.05% (500 ppm)。全速數據速率標稱12.000Mb/s，傳輸時所需的數據速率為12.000Mb/s ±0.25% (2,500 ppm)。低速數據速率標稱1.50Mb/s，傳輸時所需的數據速率為 1.50Mb/s ±1.5% (15,000 ppm)。

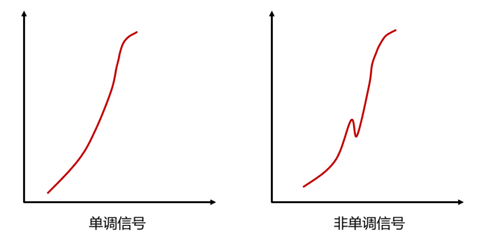

4、邊沿單調測量
高速數據轉換要求在眼圖模板中指定的最小垂直開口上是單調的，所以在USB2.0高速一致性測試中，開發人員需要驗證被測信號的單調性。單調性驗證發送的信號幅度應該平滑提高或下降而沒有反方向偏差。
5、上升時間、下降時間
對于低速和全速信號，上升時間和下降時間指的是從信號幅度的10%上升到90%的所需的時間，該要求適用于差分信號的轉換以及差分信號和單端信號之間的轉換。對于高速信號，邊沿上升、下降時間需≥500ps。
6、抖動測試

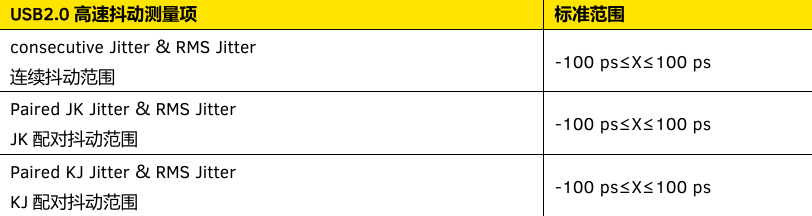

USB2.0 高速抖動測試結果包含在眼圖測試的結果中，抖動包含連續抖動，JK配對抖動，KJ配對抖動，抖動測試的主要項目及標準如下：
7、眼圖測試
USB2.0 信號的眼圖測試結果需要符合USB-IF協會提供的標準眼圖模板，在USB2.0的一致性測試中，眼圖測試結果是重要的參考項，RIGOL提供的USB2.0一致性測試解決方案中包含了USB2.0的眼圖模板，可以實現自動眼圖繪制并與標準眼圖模板進行對比，直接給出眼圖測試結果。
測試結果展示
DS70000的USB2.0一致性測試分析截圖如圖所示。顯示的是USB2.0一致性分析的結果，包含了信號質量分析的各個測試項，各個測試項對應的合規指標范圍以及實測的值，通過對比將測試結果顯示在最后一列，各個測試項均滿足標準，顯示結果為Passes，否則會顯示Failure。
USB2.0 一致性分析軟件在分析信號質量時通過對接口所發出的標準信號（通過USB-IF協會推薦的USB接口控制軟件XHCI HSETT進行發包），如圖所示，這一幀波形即為分析的波形，圖中的眼圖模型也是用這一幀中的波形進行疊加后的結果。
