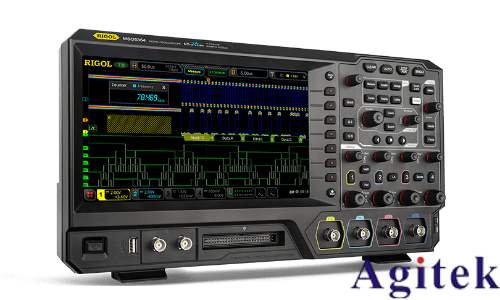

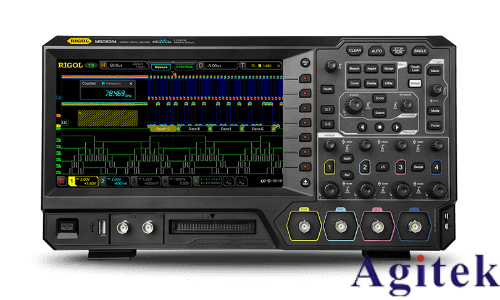

普源MSO系列混合信號示波器集模擬與數字信號測試于一體，配備16路數字通道（D0-D15），為嵌入式系統、數字電路及通信接口的調試提供了強大支持。本文結合實測經驗，介紹其數字通道的典型應用方法與操作要點。

一、連接與配置

使用配套的邏輯探頭連接被測數字信號，確保接地良好以減少噪聲干擾。在示波器界面中啟用數字通道，通過“Digital”菜單設置通道命名、信號電平閾值（如TTL設為1.4V，CMOS可設為電源電壓的一半），確保信號識別準確。

二、時序分析

在調試并行總線或狀態機時，16路通道可同時采集多路信號。啟用“Timing”模式，調整采樣率與時間基準，觀察信號間的建立/保持時間。例如，在實測8位數據總線與控制信號時，可清晰捕捉地址鎖存與數據穩定的時序關系，及時發現競爭冒險。

三、協議解碼

MSO系列支持I2C、SPI、UART等常見協議解碼。選擇對應協議，將相關通道（如SPI的SCLK、MOSI、CS）綁定至解碼器，示波器可自動解析數據內容并以十六進制或ASCII格式顯示。調試MCU與傳感器通信時，此功能可快速定位數據錯誤或時序異常。

四、狀態分析與觸發

利用“State”觸發模式，可設置特定邏輯狀態（如D0-D7=0x5A且D8=高）觸發采集，適用于捕獲復雜狀態轉換。結合長存儲深度，可記錄長時間運行中的偶發故障，提升調試效率。

五、與模擬通道協同

混合信號調試中，可同時觀察模擬信號（如電源電壓）與數字控制信號。例如，在開關電源控制回路中，同步查看PWM信號跳變與輸出電壓波動，有助于分析動態響應特性。

六、注意事項

避免信號過壓，數字探頭最大輸入電壓通常為±40V；

高速信號建議使用短接地彈簧，減少地線環路干擾；

合理設置采樣率，避免因采樣不足導致時序誤判。

綜上，普源MSO系列的16路數字通道結合靈活的觸發、解碼與協同分析功能，為數字系統調試提供了高效解決方案。熟練掌握其應用，可顯著提升研發與故障排查效率。
