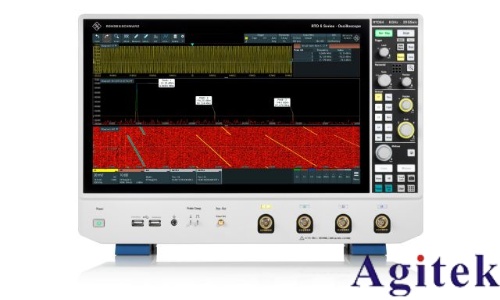

羅德與施瓦茨示波器R&S?MXO54系列是專為高速電子系統測試設計的四通道高性能示波器，其350MHz至2GHz的帶寬范圍與5GSa/s采樣率，可精準捕獲高速信號細節，滿足從基礎電路調試到復雜通信協議分析的全場景需求。

核心性能突破
該系列采用全球首款MXO-EP處理ASIC芯片，實現每秒450萬次波形捕獲率，八通道總捕獲率高達1800萬次/秒，觸發重置時間僅21ns，盲區時間極短，可高效捕捉偶發異常信號。其12位ADC與18位垂直分辨率架構（HD模式）在2GHz全帶寬下本底噪聲低至130μV，垂直刻度低至500μV/div，偏置范圍達±5V，確保信號保真度。例如，在測量5V穩壓電源紋波時，配合10:1無源探頭，垂直靈敏度可設為10mV/div，時間基準10μs/div，清晰顯示紋波細節。

創新功能集成
R&S?MXO54系列標配四路獨立頻譜分析功能，支持45,000次FFT/秒的實時頻譜更新，可同步進行時域與頻域分析，快速定位EMI干擾源。其500Mpts標配存儲深度（每通道）支持分段存儲與歷史模式，可記錄10,000次采集事件，擴展至1Gpts內存后更可捕獲長達1秒的信號序列。此外，設備支持多協議解碼（如I2C、SPI、CAN、LIN等），結合16路數字通道選件，可實現混合信號系統級調試。

用戶體驗優化
15.6英寸全高清電容觸摸屏支持多點觸控與手勢操作，界面響應靈敏度媲美智能手機。設備采用低噪聲設計，功耗降低30%，延長使用壽命。其緊湊型機身（266mm×165mm×63mm）與Type-C供電接口支持移動電源供電，適配外場測試需求。目前，該系列已廣泛應用于新能源汽車電驅系統、5G基站射頻驗證及量子計算測控等領域，幫助用戶將測試效率提升3倍以上。
