在電源設計與驗證過程中，電源環路穩定性是確保系統可靠運行的關鍵。通過Bode圖分析環路增益與相位裕度，可有效評估反饋控制系統的穩定性。雖然專業環路分析儀價格昂貴，但借助羅德與施瓦茨RTE1000示波器配合低成本探頭，也能實現基本的電源環路響應測試，為工程師提供經濟高效的替代方案。

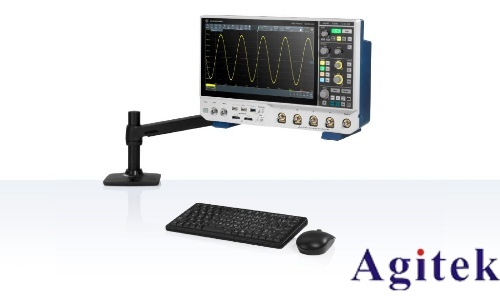

RTE1000系列示波器具備高采樣率、低噪聲前端和強大的數學運算功能，雖非專為環路分析設計，但其頻率響應分析（FRA）功能或通過FFT進行頻域分析的能力，使其具備執行Bode圖測試的基礎。實現的關鍵在于注入小信號擾動并精確測量輸入與輸出的幅頻與相頻關系。

測試步驟如下：首先，在電源反饋環路中選擇合適注入點，通常在誤差放大器輸出與PWM控制器之間，使用隔離變壓器或電阻網絡注入小幅正弦信號，避免干擾正常工作點。信號源可由函數發生器提供，頻率范圍覆蓋環路關注頻段（通常100Hz至100kHz）。注入幅度需足夠小（如幾十毫伏），以保證系統工作在線性區域。

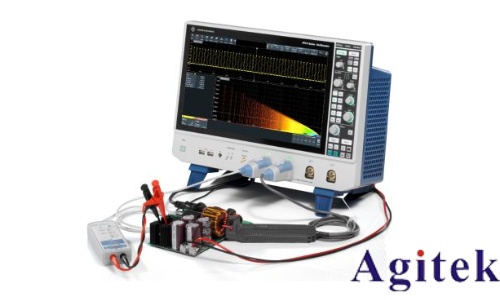

接著，使用RTE1000的兩個通道分別采集注入信號（通道1）和響應信號（通道2）。為降低成本，可選用普通無源探頭（如10:1），但需注意帶寬匹配與接地方式，盡量縮短接地線以減少高頻失真。建議對探頭進行補償校準，并在測試前執行示波器自校正。

在RTE1000上，利用其FFT功能或借助外部軟件進行頻域分析。逐頻點測量時，固定注入信號幅度，改變頻率，記錄各頻點下輸出與輸入的幅值比（dB）和相位差。通過數學運算功能，可實時計算增益（20log(Vout/Vin)）與相位差，手動繪制Bode圖。若配合自動化腳本（如通過SCPI指令遠程控制），可提升測試效率與精度。

需注意，低成本探頭可能引入相位延遲與帶寬限制，影響高頻測量準確性。建議在測試前對探頭系統進行頻率響應標定，必要時在結果中進行補償。此外，共模噪聲與接地回路干擾也需重視，使用差分測量或共模抑制技巧可提升信噪比。

雖然該方法無法媲美專業環路分析儀的精度與便捷性，但對于初步設計驗證、教學實驗或資源有限的場景，已足以提供有價值的穩定性判據。通過合理設置與數據處理，RTE1000配合經濟型探頭完全能勝任基礎Bode圖測試任務，體現“巧用工具、降本增效”的工程智慧。
