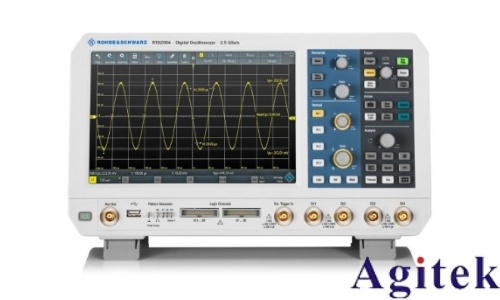

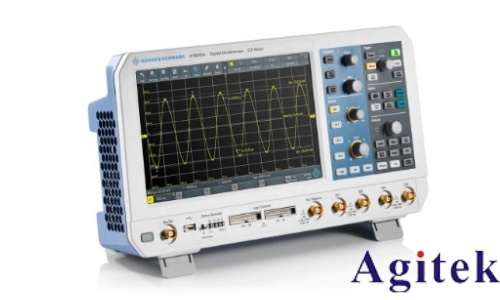

羅德與施瓦茨RTP044B示波器是一款高性能、高精度的數字示波器，廣泛應用于電子研發、生產測試及故障診斷等領域。其具備4通道輸入、高采樣率與深存儲深度，支持多種信號測量，尤其在電流測量方面表現出色。本說明書將從測量原理、操作步驟、參數設置及安全注意事項等方面進行系統介紹。

一、測量原理

RTP044B示波器本身不能直接測量電流，需借助電流探頭實現。電流探頭基于法拉第電磁感應原理，將流經導線的電流轉換為成比例的電壓信號，再輸入示波器進行采集與顯示。示波器通過預設的探頭靈敏度參數，自動將電壓值換算為電流值，實現對電流波形的實時觀測與分析。

二、操作步驟

1. 準備探頭：根據被測電流的大小與頻率范圍，選擇合適的電流探頭，并確認其工作狀態正常。

2. 連接設備：將電流探頭接入示波器的輸入通道（如Channel 1），并確保探頭與示波器良好接地。

3. 設置探頭參數：在示波器菜單中設置探頭類型、衰減比及靈敏度，確保與實際探頭參數一致。

4. 連接被測電路：將電流探頭夾持在待測導線上，確保電流流經探頭感應環，避免松動或偏移。

5. 調整示波器設置：設置合適的垂直檔位（Volts/div）、時間基準（Time/div）及觸發方式，使波形穩定顯示。

6. 開始測量與分析：啟動測量，觀察電流波形。利用示波器的自動測量功能，可讀取峰值、有效值、平均值、頻率等參數；通過數學運算功能，還可進一步計算功率或阻抗。

三、實用功能與技巧

使用觸發功能鎖定異常電流脈沖，便于捕捉瞬態故障。

利用波形存儲與回放功能，保存關鍵數據用于后期對比分析。

啟用數學運算通道，實現電壓與電流信號的乘積運算，間接測量瞬時功率。

四、注意事項

1. 安全第一：測量前確認電路處于斷電狀態，避免帶電操作引發觸電風險。

2. 探頭匹配：務必選擇符合電流范圍與頻率特性的探頭，避免飽和或失真。

3. 接地可靠：確保示波器與被測系統共地，防止地環路干擾影響測量精度。

4. 環境要求：設備應在干燥、通風、溫度適宜的環境中使用，避免高溫、潮濕影響儀器性能。

RTP044B操作界面簡潔直觀，配合豐富的測量與分析功能，極大提升了測試效率。無論是常規電流監測還是復雜動態響應分析，該示波器均能提供精準可靠的數據支持。建議用戶定期校準探頭與儀器，以保持**測量精度。

如需獲取完整技術手冊或技術支持，可聯系安泰測試獲取官方資料。
