一、產品簡介

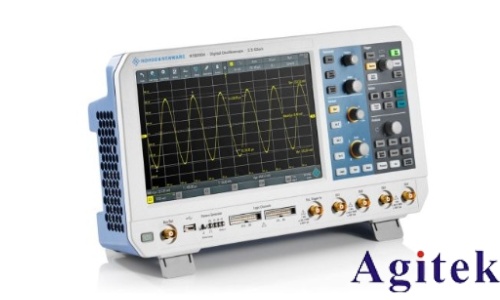

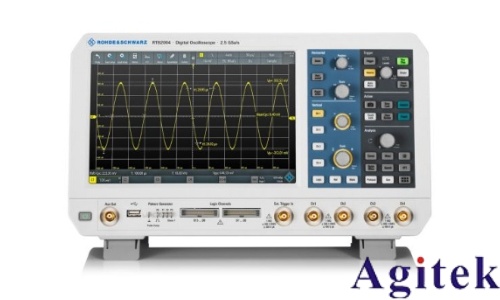

R&S?RTC1000是一款高集成度、多功能的數字示波器，廣泛應用于教育、研發、生產測試與電子愛好者領域。該示波器具備50MHz至300MHz帶寬選項，支持2個模擬通道和8個數字通道（MSO選件），采樣率達2Gsample/s，配備6.5英寸高清顯示屏，僅需7秒即可快速開機并投入測量，極大提升工作效率。

二、基礎操作步驟

1. 信號連接與探頭校準

使用前請先進行探頭校準：將探頭連接至示波器校準端口（輸出1kHz方波），觀察波形是否為標準方波。若出現過沖或圓角，需用螺絲刀調節探頭補償電容，直至波形邊緣平直。校準后，將探頭接入待測信號，注意選擇1X或10X衰減比，避免信號失真或超量程。

2. 觸發與刻度設置

推薦使用“邊沿觸發”模式，選擇對應通道為觸發源，調節觸發電平至信號幅值中間區域（如1Vpp信號設為0.5V），確保波形穩定顯示。通過旋鈕調整時基（如1ms/div）與垂直刻度（如500mV/div），使信號完整呈現于屏幕中央。

3. 波形觀察與測量

啟用自動測量功能，可快速獲取頻率、周期、幅值等參數。使用FFT功能可進行頻譜分析，最長支持128k點FFT，適用于噪聲與諧波檢測。示波器還支持XY模式，用于觀察兩信號間的相位關系。

三、高級功能應用

協議分析：通過選件支持I2C、SPI、UART、CAN等串行協議的硬件觸發與解碼，便于定位通信異常。

多儀器集成：內置邏輯分析儀、函數發生器、數字電壓表及組件測試器，實現一站式測試。

數據導出：支持將波形保存為圖片或CSV格式，可通過USB或LAN接口導出，便于報告撰寫與深度分析。

四、實用技巧與注意事項

定期校準探頭，確保測量精度。

高頻測量時啟用帶寬限制（如20MHz）以抑制噪聲。

使用“平均”模式降低隨機噪聲，提升信噪比。

合理設置采樣率與存儲深度，避免數據溢出。

工作環境應避免高溫、振動與電磁干擾。

五、總結 R&S?RTC1000憑借其快速啟動、

內容質量反饋多功能集成與高測量精度，成為電子測試的理想工具。通過掌握基礎操作與靈活運用高級功能，用戶可高效完成信號分析、故障排查與系統驗證，為科研與工程實踐提供可靠支持。
