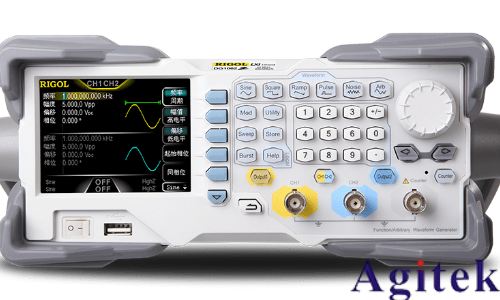

在 DG1000Z 信號發生器的參數設置中，幅度的可調節范圍受頻率（或周期）和輸出阻抗設置的共同限制。當儀器配置（如頻率）改變時，若原幅度值在新配置下仍有效，則保持不變；若無效，儀器會彈出提示，并自動將幅度調整為新配置下的上限值（具體可參考用戶手冊 “性能指標 - 輸出特性” 部分）。

頻率與幅度的關系

DG1000Z 的輸出幅度會隨頻率變化而有所調整。在輸出阻抗為 50Ω 時，正弦波最大峰峰值（VPP）為 10V，但這一最大值會隨頻率升高而逐漸減小（具體衰減曲線可參考數據手冊）。

這是因?yàn)楦哳l信號在傳輸過程中，受電路損耗、寄生參數等影響，實際可輸出的有效幅度會降低，儀器通過內部調節確保信號穩定性。

阻抗與幅度的關系

輸出阻抗的設置直接影響屏幕顯示的幅度值（實際輸出信號的物理電平不變，僅顯示值隨阻抗匹配狀態調整）：

信號發生器 CH1 接口內置固定 50Ω 串聯輸出阻抗，若設置的負載阻抗與實際負載不匹配，屏幕顯示的電壓值將與被測設備接收的實際電平存在偏差。

舉例：當幅度顯示為 5Vpp 時，若輸出阻抗從 “50Ω” 改為 “高阻”（假設實際負載為高阻），屏幕幅度會自動翻倍顯示為 10Vpp；反之，從 “高阻” 改回 “50Ω” 時，顯示幅度會減半為 2.5Vpp。

本質上，這種顯示變化是為了匹配不同負載下的電壓計算邏輯 —— 確保設置的阻抗與實際負載一致時，屏幕顯示值能準確反映被測設備接收的電平。

因此，使用時需根據實際負載阻抗正確設置儀器的輸出阻抗參數，以保證幅度顯示的準確性。
