在當今技術飛速發展的時代，電子產品的設計正朝著高度集成化與高速化的方向邁進。隨著器件尺寸不斷縮小，數據傳輸速率卻持續攀升至新的量級。這一趨勢使得信號完整性（Signal Integrity, SI）問題日益凸顯，其中傳輸線間的串擾（Crosstalk）現象已成為高速電路設計中最具挑戰性的技術難題之一。

串擾的物理本質與電磁耦合機制

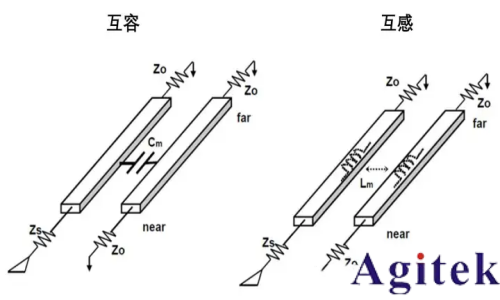

當高速信號在傳輸線中傳播時，信號路徑與其返回路徑之間會形成動態的電磁場分布。這種延伸至導體周圍的電磁場被稱為邊緣場（Fringing Field），其能量會通過互容（Mutual Capacitance）和互感（Mutual Inductance）兩種耦合機制，以電磁耦合的形式轉移到相鄰的傳輸線上。這種能量轉移現象即構成串擾的核心機制。

從電磁場理論視角分析，串擾本質上是傳輸線間通過電磁耦合實現的能量再分配過程。根據耦合路徑的差異，串擾可分為容性耦合與感性耦合兩種基本類型，二者在高速信號傳輸中往往同時存在并相互影響。

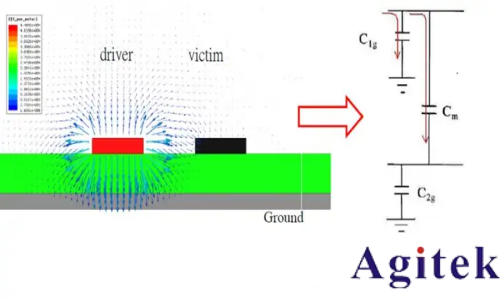

容性耦合：電場驅動的電壓干擾

互容的物理定義

互容（C?）是描述兩個導體間通過電場耦合強度的物理量，其定義為：當驅動線與被擾線之間存在單位電壓差時，兩導體間積累的電荷量。數學表達式為：

Cm=VQ

其中Q為耦合電荷量，V為驅動線電壓。

容性耦合機制

在時變信號作用下，驅動線的電壓變化（dV/dt）會在互容C?上產生位移電流，該電流通過被擾線的輸入阻抗形成感應電壓。這種電壓耦合效應在數字電路中表現為：

信號跳變沿引發的瞬態干擾

近端串擾（NEXT）中的容性分量

高阻抗節點處的顯著電壓擾動

容性耦合強度與以下因素密切相關：

導體間距：間距減小導致C?呈指數增長

介質常數：高介電常數材料增強電場耦合

平行走線長度：耦合能量隨長度線性增加

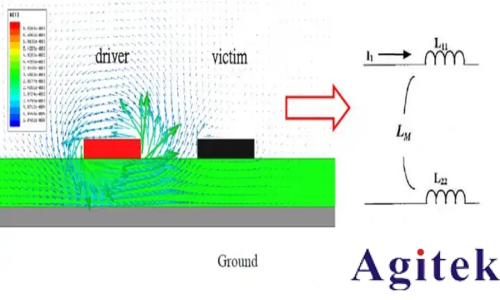

感性耦合：磁場誘導的電流干擾

互感的物理定義

互感（L?）表征兩個導體間通過磁場耦合的強度，其定義為：當驅動線中流過單位電流時，通過互感在被擾線中產生的磁通鏈數。數學表達式為：

Lm=IΨ

其中Ψ為磁通鏈，I為驅動線電流。

感性耦合機制

驅動線的時變電流（dI/dt）會產生變化的磁場，根據法拉第電磁感應定律，該磁場在被擾線中感應出電動勢，進而形成干擾電流。這種電流耦合效應在數字電路中表現為：

信號跳變沿引發的瞬態電流

遠端串擾（FEXT）中的感性分量

低阻抗回路中的顯著電流擾動

感性耦合強度受以下因素影響：

回路面積：增大回路面積顯著提升L?

導體間距：間距減小導致磁場耦合增強

信號頻率：高頻信號使dI/dt效應加劇

串擾的時域與頻域特性

在時域分析中，串擾表現為：

近端串擾（NEXT）：干擾信號向信號源方向傳播

遠端串擾（FEXT）：干擾信號向接收端方向傳播

脈沖展寬效應：導致信號邊沿速率下降

頻域分析揭示：

串擾幅度隨頻率升高而增大

容性耦合在高頻段占主導

感性耦合在中頻段更顯著

阻抗不連續點引發諧振增強

現代高速設計中的串擾控制策略

為有效抑制串擾，現代高速電路設計采用多維度控制技術：

空間隔離技術：

3W/5W布線規則（線間距≥3倍線寬）

差分對布線優化

防護走線（Guard Trace）應用

介質材料優化：

低介電常數（Dk）基板材料

嵌入式電容材料應用

均勻介質層設計

拓撲結構改進：

阻抗匹配網絡設計

端接電阻優化配置

飛線（Fly-by）拓撲應用

先進封裝技術：

硅通孔（TSV）三維集成

倒裝芯片（Flip Chip）封裝

嵌入式微帶線結構

電容串擾作為高速電子系統中的固有物理現象，其影響隨著信號速率的提升呈非線性增長。通過深入理解互容與互感的耦合機制，結合先進的電磁仿真工具與系統級設計方法，工程師能夠在納米級工藝節點下實現串擾的有效控制。未來，隨著人工智能輔助設計與新材料技術的突破，串擾抑制技術將持續演進，為5G/6G通信、人工智能計算等前沿領域提供可靠的信號完整性保障。
