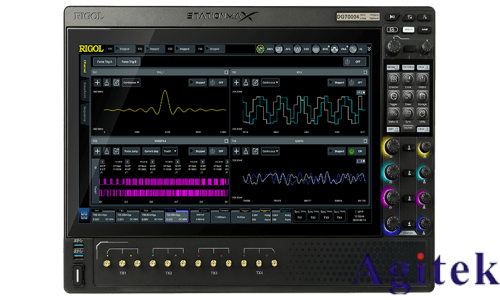

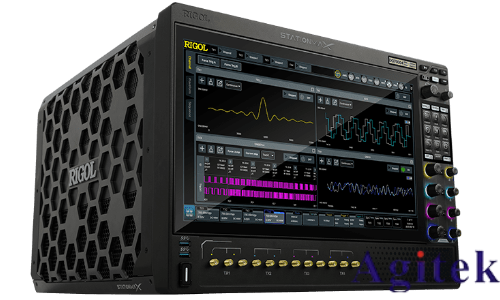

RIGOL DG70000 系列是高性能任意波形發生器的代表，憑借 12GSa/s 高采樣率、2GHz 模擬帶寬、16bit 垂直分辨率及 5GHz 最高輸出頻率，為復雜信號仿真與高精度測試提供核心支持，廣泛應用于通信、科研、工業等領域。

核心參數

信號性能：采樣率 5GSa/s（內插最高 12GSa/s），16bit 垂直分辨率，-70dBc 無雜散動態范圍，總抖動低至 10psp-p（隨機抖動 350fsrms）；

存儲與帶寬：?jiǎn)瓮ǖ?1.5G 樣本點存儲深度，2GHz 模擬帶寬，直接生成載波高達 5GHz 的信號；

同步能力：4 通道型號支持單臺 4 通道同步，任意通道間 skew 偏移重復性 ±10ps，支持多設備擴展同步；

交互與接口：15.6 英寸可調節觸控屏（支持多窗口顯示），標配 LAN、USB3.0、HDMI 接口，支持遠程控制。

技術平臺與核心功能

1. SiFi III 技術平臺

依托自研 SiFi III 技術，實現高精度信號生成與靈活控制：

多種輸出模式：支持序列輸出（高級序列可自定義復雜波形、動態跳轉）、連續輸出、精確觸發輸出，適配復雜測試場景；

信號處理能力：集成可變采樣率（100Sa/s~12GSa/s）、IQ 調制、上變頻、直接數字合成（DDS）功能，逐點生成任意波形，確保信號無失真還原。

2. 關鍵特性

高純凈度信號：低雜散、低抖動特性，保證信號清晰度，滿足高靈敏度測試需求；

高效波形管理：1.5G 樣本點存儲支持長時間復雜波形生成，高級序列功能可切分存儲器、靈活組合波形片段，提升存儲利用率；

多通道協同：低通道間延時（10ps 級）與高精度同步，適配量子科技等多通道高速信號系統測試。

典型應用場景

通信工程：生成 5G 等復雜調制信號，評估系統抗干擾能力與性能；

科研與教育：模擬非標準信號，驗證理論模型或支持教學實驗；

半導體與電子研發：模擬器件工作信號，測試響應特性與可靠性；

自動化測試：集成至產線系統，實現批量設備的高效測試與質量控制。

DG70000 系列以高采樣率、高分辨率、低雜散特性為核心，結合 SiFi III 技術平臺的靈活控制與多通道同步能力，為復雜信號仿真與高精度測試提供一站式解決方案，是科研、通信、工業等領域的高效測試工具。
