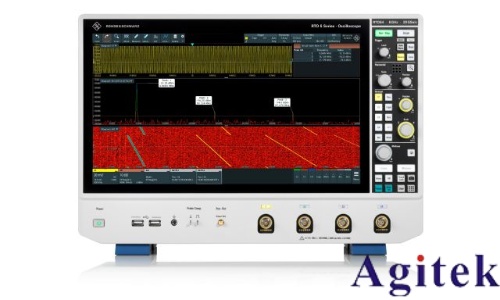

羅德與施瓦茨MXO54系列示波器憑借其高帶寬、低噪聲和實時分析功能，廣泛應用于高速數字電路、電源設計和電磁兼容測試等領域。然而，在實際使用中，新探頭的量程不匹配問題常導致波形失真、觸發失效或測量誤差，直接影響測試結果的可靠性。本文從硬件兼容性、參數配置和干擾抑制三個維度，系統梳理量程不匹配的根源，并提供分步解決方案。

一、量程不匹配的典型表現與根源分析

1. 信號幅度失真

當探頭衰減比（如10:1）與示波器垂直靈敏度設置（如1V/div）不匹配時，實測10V信號僅顯示為1V，導致幅度值偏離實際。例如，在測量12V開關電源紋波時，若使用1:1探頭但未調整示波器增益，可能因信號過載導致波形削頂。

2. 波形畸變

高頻信號（如100MHz以上）易因探頭帶寬不足（如僅支持50MHz）引發幅頻響應衰減，表現為上升沿過沖或欠沖。此外，阻抗不匹配（如探頭輸入阻抗與信號源輸出阻抗差異過大）會引發信號反射，導致波形振鈴。

3. 觸發失效

觸發點漂移或無法穩定捕獲信號，通常由觸發電平設置不當或探頭接地環路干擾引起。例如，在測量電機驅動電流時，若接地線過長（>10cm），共模噪聲可能淹沒有效信號，導致觸發失敗。

二、分步解決方案：從硬件到軟件的全面優化

1. 硬件兼容性檢查

探頭類型匹配：
MXO54系列支持BNC接口和專用接口探頭（如R&S ZV系列）。需確認探頭衰減比（1:1/10:1）與示波器支持范圍一致。例如，測量高頻信號（如GHz級）時，應選用差分探頭（如ZVH-4）以抑制共模干擾。

帶寬驗證：
探頭帶寬需≥被測信號最高頻率的3倍。例如，測量100MHz信號時，探頭帶寬應≥300MHz?？赏ㄟ^輸入1kHz方波校準信號，觀察上升沿是否無畸變來驗證。

接地優化：
采用單點接地方式，接地線長度控制在5cm以內。對于浮動信號測量，需使用差分探頭或隔離變壓器，避免共模電壓損壞設備。

2. 參數配置校準

垂直靈敏度調整：
根據探頭衰減比設置示波器增益。例如，使用10:1探頭測量10V信號時，垂直靈敏度應設為1V/div，并啟用“探頭補償”功能，確保方波校準信號顯示為矩形波。

帶寬限制與采樣率：
啟用20MHz帶寬限制可濾除高頻噪聲，但需確保不衰減有效信號成分。采樣率應≥信號帶寬的5倍（如測量100MHz信號時，采樣率≥500MSa/s），避免混疊失真。

觸發條件優化：
選擇“邊沿觸發”模式，觸發電平置于信號幅值中間區域（如12V信號設為6V）。對于高頻信號，可啟用“斜率觸發”或“序列觸發”提高捕獲穩定性。

3. 干擾抑制與環境控制

屏蔽與隔離：
將示波器與信號源置于屏蔽箱內，使用雙層屏蔽電纜連接，外層接地線單點接入示波器。對于電源紋波測量，建議使用線性電源供電以降低電源紋波干擾。

環境參數控制：
示波器應置于溫度23±2℃、濕度≤60%的潔凈環境中，避免機械振動影響。高頻測量時，需遠離強磁場源（如大型電機）。

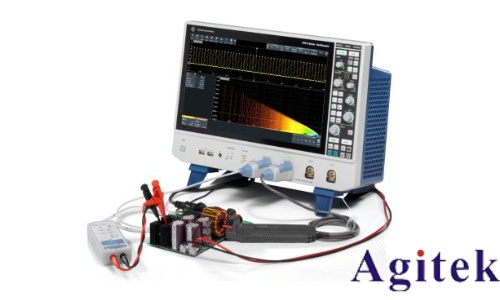

三、典型應用案例：電源紋波測量優化

1. 測試場景

測量12V開關電源輸出紋波，目標峰峰值≤50mV。

2. 配置步驟

探頭選擇：選用1:1無源探頭（避免衰減），接地線長度≤5cm。

參數設置：

垂直靈敏度：20mV/div

時基：50μs/div

觸發模式：邊沿觸發（上升沿），觸發電平6V

校準與補償：連接探頭至示波器校準端口，調整“探頭補償”使1kHz方波上升沿無畸變。

干擾抑制：啟用20MHz帶寬限制，使用屏蔽線纜連接被測電路。

3. 測試結果

實測紋波峰峰值為35mV，頻譜顯示100kHz開關頻率及其二次諧波。通過增加輸出濾波電容優化設計后，紋波降至25mV，符合規范要求。

四、預防性維護與長期可靠性保障

定期校準：每季度使用羅德與施瓦茨官方校準套件（如NRT-Z44）對示波器與探頭進行全參數校準，記錄校準數據以評估性能漂移。

探頭保養：避免探頭探針彎曲或接地線斷裂，使用后存放于防靜電袋中。

軟件升級：及時更新示波器固件，以支持最新探頭補償算法和自動化調試功能。

羅德與施瓦茨MXO54示波器新探頭量程不匹配問題可通過系統化的硬件配置、參數校準和干擾抑制得到有效解決。未來，隨著AI輔助校準技術與自適應探頭補償算法的普及，MXO54系列將進一步提升自動化調試能力，為工程師提供更智能化的測量解決方案。
