高速數字電路和通信系統的發展日新月異，數據傳輸速率不斷攀升，對信號完整性提出了越來越高的要求。信號完整性問題直接影響著系統的穩定性和可靠性，而線阻抗的精準控制是確保信號完整性的關鍵因素之一。線阻抗的失配會導致信號反射、串擾等問題，最終導致數據錯誤甚至系統失效。因此，對高速接口線阻抗進行精確測量和分析至關重要。

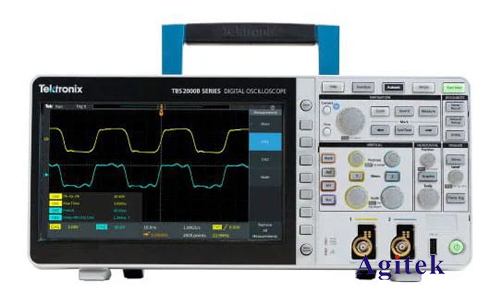

　　泰克示波器憑借其卓越的帶寬、采樣率和信噪比，成為高速接口線阻抗測試中不可或缺的工具。其強大的分析功能和豐富的軟件資源，能夠有效地提升測試精度、效率和可靠性。本文將深入探討泰克示波器在高速接口線阻抗測試中的應用，并提供一些實際操作建議。

　　一、線阻抗測試原理:

　　線阻抗是指在給定頻率下，傳輸線單位長度上的阻抗值。理想情況下，傳輸線的阻抗應該在整個工作頻段內保持恒定，以避免信號反射。然而，實際傳輸線的阻抗會受到各種因素的影響，例如線材材料、幾何尺寸、制造工藝以及環境因素等。

　　常用的線阻抗測試方法主要包括時域反射法(Time Domain Reflectometry,TDR)和頻域反射系數法(S參數法)。

　　時域反射法(TDR):TDR技術通過向傳輸線發送一個階躍信號，并測量反射信號的波形來確定傳輸線的阻抗特性。通過分析反射信號的幅度和時間延遲，可以確定傳輸線上的阻抗不連續點以及阻抗值。泰克示波器的TDR功能可以精確地測量反射信號，并提供直觀的圖形顯示，方便工程師分析傳輸線的阻抗特性。

　　頻域反射系數法(S參數法):S參數法通過測量傳輸線的反射系數(S11)來確定其阻抗特性。S參數法可以提供更全面的頻率響應信息，從而更準確地評估傳輸線的阻抗特性。泰克示波器結合矢量網絡分析儀(VNA)或其內置的頻譜分析功能，可以進行精確的S參數測量，并生成詳細的阻抗曲線。

　　二、泰克示波器在測試中的優勢:

　　泰克示波器在高速接口線阻抗測試中具有諸多優勢：

　　高帶寬和采樣率:泰克示波器擁有極高的帶寬和采樣率，能夠精確地捕捉高速信號的細節，從而獲得準確的阻抗測量結果。

　　高垂直分辨率:高的垂直分辨率能夠有效地提高測量精度，減少測量誤差。

　　豐富的觸發功能:精確的觸發功能可以確保在準確的時間點進行信號采集，提高測試的可靠性。

　　強大的分析軟件:泰克示波器配備了強大的分析軟件，可以對測試結果進行自動分析和處理，生成詳細的測試報告。

　　自動測量功能:部分高端泰克示波器具有自動測量功能，可以自動識別反射信號并計算阻抗值，大大提高了測試效率。

　　三、誤差分析及消除:

　　在進行線阻抗測試時，各種誤差因素會影響測量結果的準確性。主要的誤差來源包括：

　　探頭誤差:探頭的阻抗和反射會影響測量結果，需要選擇合適的探頭并進行校準。

　　連接器誤差:連接器的接觸不良或阻抗不匹配也會造成誤差。

　　環境因素:溫度、濕度等環境因素會影響傳輸線的阻抗特性。

　　為了減少誤差，需要采取以下措施：

　　選擇合適的探頭和連接器:選擇阻抗匹配的探頭和連接器，并確保良好的接觸。

　　進行探頭校準:定期對探頭進行校準，以確保測量精度。

　　控制環境溫度和濕度:在穩定的環境條件下進行測試。

　　使用合適的測試方法:根據測試要求選擇合適的測試方法，并采用合適的補償技術。

　　四、實際應用案例:

　　泰克示波器已廣泛應用于各種高速接口的線阻抗測試中，例如PCIe、USB 3.0、SATA、HDMI等。通過泰克示波器，工程師可以快速、準確地檢測出傳輸線上的阻抗不匹配問題，并及時采取措施進行改進，從而確保高速接口的信號完整性和系統穩定性。

　　泰克示波器是進行高速接口線阻抗測試的理想工具，其高精度、高效率和強大的分析功能能夠有效地解決信號完整性問題。通過合理選擇測試方法、控制誤差因素，并結合泰克示波器的先進功能，工程師可以確保高速接口的可靠運行，為高速數字電路和通信系統的穩定性提供保障，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
