回波損耗(Return Loss)是衡量射頻/微波器件或系統匹配程度的重要指標，它表示入射功率與反射功率之比的對數，通常以分貝(dB)為單位表示。回波損耗越高，表示反射功率越小，匹配程度越好。精確測量回波損耗對于評估天線、濾波器、放大器等射頻/微波器件的性能至關重要。是德科技的矢量網絡分析儀憑借其高精度、寬頻帶和強大的功能，成為回波損耗測量的首選儀器。本文將詳細介紹如何利用是德矢量網絡分析儀進行回波損耗測量。

　　回波損耗的原理及定義

　　回波損耗的定義基于散射參數(S-參數)。對于一個二端口網絡，其S參數矩陣表示為：

　　[S11 S12]

　　[S21 S22]

　　其中，S11代表輸入端口的反射系數，即入射波與反射波的比值。回波損耗(RL)定義為：

　　RL=-20log??(|S??|)(dB)

　　|S??|<1時，回波損耗為正值，表示有反射功率；|S??|=0時，回波損耗為無窮大，表示完美匹配，無反射功率。

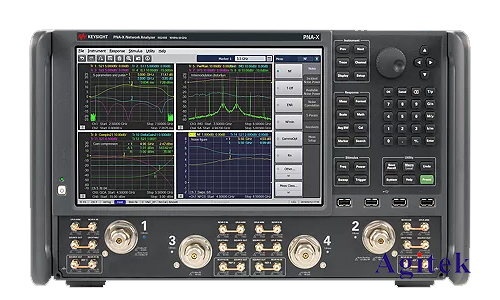

　　利用是德矢量網絡分析儀測量回波損耗的方法

　　利用是德矢量網絡分析儀進行回波損耗測量，需要進行以下步驟：

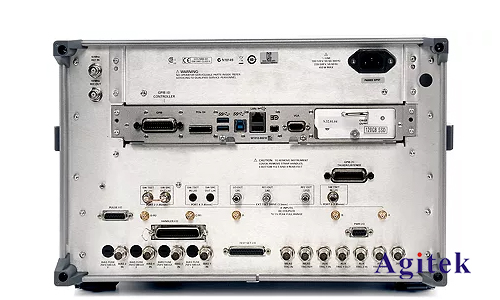

　　1.儀器連接:將待測器件連接到VNA的測試端口，確保連接良好，避免接觸不良引起測量誤差。連接方式通常為同軸連接線，選擇合適的連接器類型和頻段范圍。

　　2.校準:VNA校準是獲得精確測量結果的關鍵步驟。常見的校準方法包括SOLT(Short,Open,Load,Thru)、TRL(Through,Reflect,Line)、LMR(Line,Match,Reflect)等。選擇合適的校準方法取決于待測器件的頻率范圍和阻抗特性。是德科技的VNA通常配備自動校準功能，簡化了校準過程。

　　3.測量設置:在VNA軟件中設置測量頻率范圍、掃描點數、功率電平等參數。根據待測器件的特性選擇合適的功率電平，避免器件過載或損傷。需要選擇合適的測量類型，通常選擇S11參數測量。

　　4.數據采集和顯示:啟動VNA進行測量，軟件會顯示待測器件的S參數數據，包括S11參數。VNA通常可以以圖形方式顯示回波損耗曲線，方便用戶直觀地觀察結果。

　　5.誤差分析:雖然進行了校準，但測量結果仍然存在一定的誤差。需要考慮系統誤差、環境因素以及測量方法本身的局限性。是德科技的VNA通常提供誤差分析工具，幫助用戶評估測量結果的可靠性。

　　誤差校正技術

　　為了提高測量的準確性，需要進行誤差校正。常用的誤差校正方法包括：

　　系統誤差校正:通過校準消除VNA本身的系統誤差，例如連接線、測試端口等的影響。

　　環境誤差校正:考慮環境溫度、濕度等因素對測量結果的影響。

　　非線性誤差校正:對于高功率測量，需要考慮器件的非線性特性。

　　是德矢量網絡分析儀回波損耗測量的應用案例

　　是德矢量網絡分析儀的回波損耗測量廣泛應用于以下領域：

　　天線設計與測試:評估天線的輸入阻抗匹配，優化天線性能。

　　微波電路設計與測試:驗證微波電路的匹配狀態，分析電路性能。

　　射頻器件特性分析:測量射頻器件的回波損耗，評估器件質量。

　　生產測試:對批量生產的射頻/微波器件進行快速回波損耗測試，確保產品質量。

　　利用是德矢量網絡分析儀進行回波損耗測量是一種精確、高效的方法。通過合理的測量設置、校準和誤差校正，可以獲得可靠的測量結果，為射頻/微波器件和系統的研發與生產提供重要依據。掌握本文介紹的原理和方法，能夠有效地利用是德VNA進行回波損耗測試，并提高測試效率和準確性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
