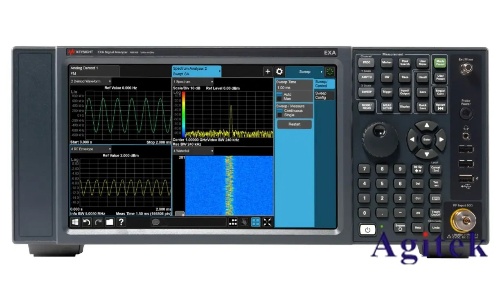

在現代電子工程與通信系統中，信號的純凈度直接影響系統性能，而諧波失真是衡量信號質量的重要指標之一。諧波失真是指信號中除基頻成分外，還包含其整數倍頻率成分的現象，通常由非線性器件引起。利用是德科技（Keysight）頻譜分析儀進行諧波失真測量，具有高精度、高靈敏度和操作靈活等優勢，廣泛應用于射頻、音頻及電力電子等領域。

一、測量原理與方法

諧波失真測量的核心是分析信號頻譜中各次諧波成分與基波的相對幅度。是德頻譜分析儀通過快速傅里葉變換（FFT）或掃頻方式，將時域信號轉換為頻域譜圖，直觀顯示基波及各次諧波的頻率與幅度。常用的測量方法為頻譜分析法：將待測信號輸入頻譜分析儀，觀察頻譜圖中基頻及其諧波分量，通過標記功能讀取各諧波的功率值，計算其與基波功率的比值，進而得到總諧波失真（THD）。

二、測量步驟

1. 儀器準備與校準 開機后預熱頻譜分析儀，確保系統穩定。使用功率計對儀器進行功率校準，尤其在寬頻率范圍內測量時，校準可將不確定度控制在0.1dB以內，保障測量精度。

2. 信號連接與設置 將信號源或待測設備（DUT）輸出通過50Ω同軸電纜接入頻譜分析儀輸入端口。設置信號頻率與幅度，確保其在儀器測量范圍內。注意阻抗匹配，避免反射引入誤差。

3. 參數配置 設置中心頻率與掃寬，確保覆蓋基頻及高次諧波。例如，測量1GHz信號的五次諧波，中心頻率可設為3GHz，掃寬設為5GHz。調整分辨率帶寬（RBW）至合適值（如20kHz），以平衡分辨率與噪聲。適當設置衰減器與參考電平，防止信號過載或信噪比過低。

4. 數據采集與分析 啟用標記功能，精確定位基波及各次諧波峰值頻率。記錄各諧波功率值，利用公式計算THD：

5. 其中 P1P_1P1 為基波功率，P2P_2P2 至 PnP_nPn 為各次諧波功率。

6. 結果評估與優化 根據測量結果判斷諧波失真是否超標。若失真較大，可結合跟蹤源功能或更換測試條件，定位非線性源并優化設計。

三、提升測量精度的要點

● 使用高精度信號源（如是德任意波形發生器AWG）提供純凈輸入信號；

● 在屏蔽環境中測試，減少外部電磁干擾；

● 采用平均檢波方式，降低噪聲波動；

● 對于低電平諧波，可啟用預放功能提升靈敏度。

綜上，是德頻譜分析儀憑借其寬頻帶、高動態范圍與精準校準能力，為諧波失真測量提供了可靠解決方案。結合科學的測試流程與參數設置，工程師可高效、準確地評估信號質量，助力產品研發與系統優化。
