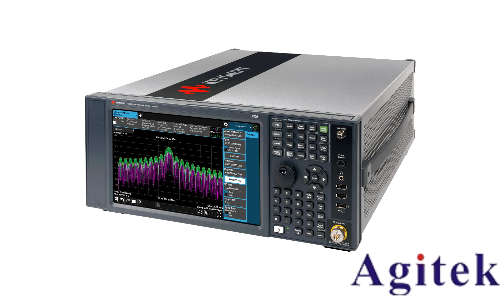

是德頻譜分析儀在電力諧波信號測量中的應用
隨著現代電力系統中非線性負載的廣泛應用,如變頻器、整流器、LED照明等設備大量接入電網,電力諧波問題日益突出。諧波不僅降低電能質量,還可能引發設備過熱、誤動作甚至系統故障。因此,準確測量和分析諧波信號成為保障電力系統安全穩定運行的關鍵環節。在眾多測試工具中,是德科技(Keysight)頻譜分析儀憑借其高精度、強抗干擾能力和先進的信號處理技術,成為電力諧波檢測的重要手段之一。

諧波是指頻率為基波頻率(通常為50Hz或60Hz)整數倍的電壓或電流成分。例如,5次諧波頻率為250Hz,7次為350Hz。這些高頻成分疊加在基波上,導致波形畸變,影響電力設備正常工作。是德頻譜分析儀通過快速傅里葉變換(FFT)算法,將采集到的時域電壓、電流信號轉換為頻域信號,從而清晰分離出各次諧波的幅值、相位和頻率信息,實現對諧波成分的精確識別與量化。
使用是德頻譜分析儀進行電力諧波測量,通常包括以下幾個步驟:首先,正確連接探頭或電流鉗至待測電路,確保接地良好,避免外部電磁干擾;其次,設置合適的垂直增益和水平時間基準,使信號在屏幕上清晰顯示;然后,選擇適當的觸發模式,穩定捕獲周期性波形;隨后,啟用FFT功能進入頻譜分析界面,設定分析頻率范圍(如0~2.5kHz),即可觀察各次諧波的幅頻特性。部分高端型號還支持自動諧波掃描、報警閾值設置及數據存儲功能,便于長期監測與趨勢分析。
相較于傳統示波器,是德頻譜分析儀具備更高的頻率分辨率和動態范圍,能夠有效區分相鄰諧波成分,提升測量精度。同時,其內置的功率分析軟件可直接計算總諧波畸變率(THD)、各次諧波含有率等關鍵指標,滿足GB/T14549-93等國家標準的評估要求。
在實際應用中,為確保測量結果的準確性,需注意儀器校準、合理設置采樣率與窗函數類型,并盡量減少現場干擾源的影響。對于復雜工況,建議結合功率分析儀或專用諧波分析儀進行多設備協同測試,以獲得更全面的電能質量數據。
綜上所述,是德頻譜分析儀以其強大的信號分析能力、靈活的配置選項和可靠的測量性能,在電力諧波檢測中發揮著不可替代的作用。無論是設備調試、故障排查,還是諧波治理效果評估,它都為電力工程師提供了科學、高效的解決方案,助力構建高質量、高可靠性的現代電力系統。
