隨著無線通信技術的飛速發展，藍牙作為一種短距離無線傳輸技術，已廣泛應用于智能家居、可穿戴設備和物聯網（IoT）等領域。為確保藍牙設備的信號質量與通信穩定性，精準的射頻測試至關重要。是德科技（Keysight）作為全球領先的電子測量解決方案提供商，其頻譜分析儀在藍牙信號的測量與分析中發揮著不可替代的作用。

藍牙信號特性與測量挑戰

藍牙工作在2.4 GHz ISM頻段，采用跳頻擴頻（FHSS）技術，共定義79個信道，信道間隔1 MHz。其信號具有頻譜寬、跳頻快、功率低等特點，對測試儀器的頻率范圍、分辨率帶寬（RBW）和動態范圍提出了較高要求。尤其在BLE（Bluetooth Low Energy）應用中，信號持續時間短、功率低，更需高靈敏度與快速捕獲能力。

是德頻譜分析儀的核心優勢

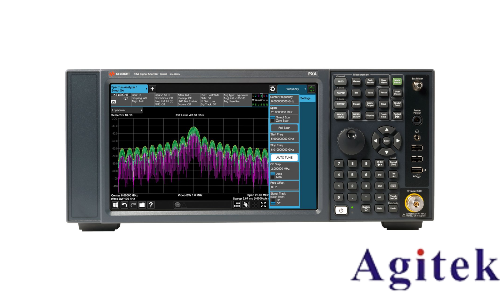

以是德科技N9020A、N9030B等型號為代表的頻譜分析儀，具備卓越的射頻性能，完全滿足藍牙測試需求：

寬頻覆蓋與高靈敏度：頻率范圍可覆蓋至26.5 GHz甚至更高，輕松涵蓋2.4 GHz藍牙頻段；配合前置放大器，顯示平均噪聲電平（DANL）低至-174 dBm/Hz，可精準捕捉微弱信號。

高分辨率與動態范圍：支持10 Hz起的分辨率帶寬，可清晰分辨相鄰信道；三階交調截斷點（TOI）高達+19 dBm，確保在強信號環境下仍能準確測量弱信號。

實時頻譜分析（RTSA）：選配實時分析功能，可捕獲瞬態、跳頻信號，有效解決藍牙跳頻信號難以穩定觸發的難題。

專用測量應用：支持藍牙解調分析選件，可自動識別藍牙信號，進行調制質量分析，如頻率誤差、EVM（誤差矢量幅度）、功率包絡等關鍵指標。

藍牙信號測量實踐步驟

使用是德頻譜分析儀進行藍牙信號測試，通常包括以下流程：

1. 設備連接：將待測藍牙設備通過射頻電纜連接至頻譜分析儀輸入端口，必要時加裝衰減器以防輸入過載。

2. 頻率設置：設置中心頻率為2.44 GHz，跨度（Span）設為80 MHz，以覆蓋全部藍牙信道。

3. 啟用藍牙解調功能：調用內置的藍牙測量應用，選擇BR/EDR或BLE模式，設置相應的數據包類型（如DH1、GFSK等）。

4. 信號捕獲與分析：觸發信號后，儀器自動完成頻率同步與解調，顯示功率-時間曲線、頻譜圖、調制星座圖等。

5. 結果評估：系統自動判斷EVM、頻率偏移等是否符合藍牙SIG標準，生成測試報告。

結語

是德頻譜分析儀憑借其高精度、寬頻帶、智能化的測量能力，已成為藍牙產品研發、生產與認證測試中的核心工具。它不僅提升了測試效率與準確性，更為無線設備的可靠性和合規性提供了堅實保障。
