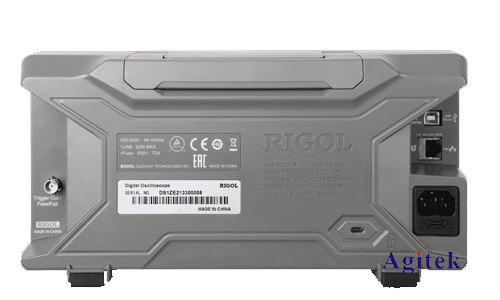

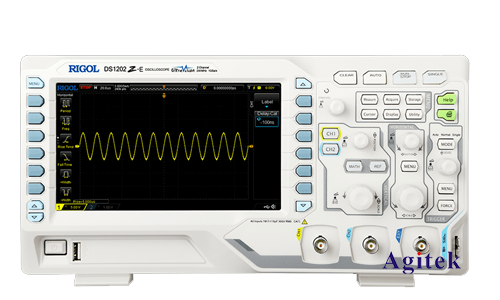

普源DS1102Z-E是一款功能強大且價格實惠的數字示波器，在電子電路設計、調試和維修中有著廣泛的應用。在許多情況下，我們可能需要測量高壓信號，而DS1102Z-E本身的探頭無法直接測量高壓。本文將詳細介紹如何利用DS1102Z-E示波器安全有效地測量高壓信號。

　　一、高壓測量安全須知

　　在測量高壓信號之前，安全始終是第一位的。請務必牢記以下安全事項：

　　1.了解電路工作原理和電壓等級：在接觸電路之前，務必詳細了解電路的工作原理，包括電壓等級、電流大小和接地情況。

　　2.使用適當?shù)姆雷o(hù)措施：測量高壓時，必須使用絕緣手套、絕緣工具和安全眼鏡等個人防護用品。

　　3.確保接地良好：測量高壓時，應確保接地良好，防止靜電或漏電發生。

　　4.不要單獨操作：測量高壓信號時，應至少有兩名人員在場，以防意外發生。

　　5.使用合適的測試儀器：選擇合適的測試儀器，確保其額定電壓和電流符合測量要求。

　　6.遠離危險區域：在測量高壓信號時，應遠離危險區域，例如高壓電纜和設備。

　　二、測量高壓信號的方法

　　1.使用高壓探頭：

　　最安全、最有效的方法是使用高壓探頭。高壓探頭是一種專門為測量高壓信號設計的探頭，它具有高絕緣強度和高阻抗，能夠安全地測量高壓信號。市場上有很多種高壓探頭可供選擇，選擇時應根據實際測量電壓和電流需求進行選擇。

　　2.使用分壓器：

　　當無法使用高壓探頭時，可以使用分壓器來降低高壓信號的電壓，從而在示波器安全范圍內進行測量。分壓器由兩個電阻串聯而成，其中一個電阻的阻值遠大于另一個電阻。高壓信號連接到兩個電阻的連接點，示波器的探頭連接到較小電阻的一端。

　　分壓器電壓計算公式：

　　Vout=Vin(R2/(R1+R2))

　　其中：

　　Vout為示波器測量的電壓。

　　Vin為實際的高壓信號電壓。

　　R1為分壓器中較大電阻的阻值。

　　R2為分壓器中較小電阻的阻值。

　　分壓器注意事項：

　　選擇合適的電阻：電阻的阻值應根據實際電壓等級進行選擇，確保分壓器能夠承受測量電壓。

　　考慮電阻功率：電阻的功率應足夠大，以防止電阻過熱。

　　注意接地：分壓器應接地，以防止靜電或漏電發生。

　　3.使用高壓隔離變壓器：

　　對于更高電壓的測量，可以使用高壓隔離變壓器。高壓隔離變壓器可以將高壓信號隔離，并將其轉換為低壓信號，以便示波器安全測量。

　　高壓隔離變壓器注意事項：

　　選擇合適的變壓器：變壓器應與實際電壓等級匹配。

　　注意變壓器的額定電流：變壓器的額定電流應足夠大，以滿足測量需求。

　　注意變壓器的接地：變壓器的接地應良好，以確保安全。

　　三、DS1102Z-E示波器設置

　　在使用DS1102Z-E示波器測量高壓信號時，需要進行一些必要的設置，以確保安全和準確的測量。

　　選擇合適的探頭：選擇合適的探頭，確保探頭的電壓等級符合測量要求。

　　設置探頭補償：進行探頭補償，以消除探頭的誤差。

　　設置觸發方式：選擇合適的觸發方式，以確保示波器能夠準確地捕捉到高壓信號。

　　設置時間尺度：選擇合適的時間尺度，以便清晰地觀察高壓信號的波形。

　　設置電壓量程：選擇合適的電壓量程，以確保示波器能夠準確地顯示高壓信號的電壓值。

　　四、測量實例

　　1.測量高壓直流電源：

　　選擇高壓探頭，并連接到高壓直流電源的正極。

　　將示波器的接地端連接到高壓直流電源的負極。

　　選擇合適的電壓量程和時間尺度，觀察高壓直流電源的電壓值。

　　2.測量高壓交流電源：

　　選擇高壓探頭，并連接到高壓交流電源的火線。

　　將示波器的接地端連接到高壓交流電源的中性線。

　　選擇合適的電壓量程和時間尺度，觀察高壓交流電源的電壓波形。

　　五、注意事項

　　在測量高壓信號時，請務必遵循安全操作規程，確保人身安全。

　　選擇合適的測量方法和儀器，確保測量結果準確可靠。

　　測量過程中，應注意觀察示波器的顯示，及時調整參數，確保測量結果清晰準確。

　　測量結束后，應及時斷開電源，并收好儀器和工具。

　　使用DS1102Z-E示波器測量高壓信號需要謹慎操作，選擇合適的測量方法和儀器，并嚴格遵守安全操作規程。通過合理運用本文介紹的方法，可以有效地測量高壓信號，并確保測量結果的準確性和安全性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
