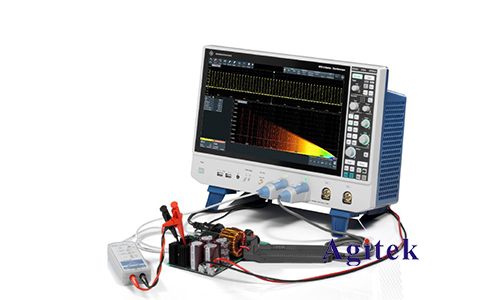

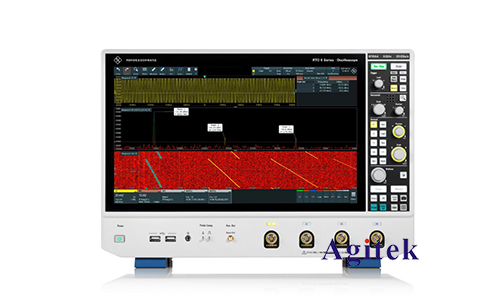

外部觸發是電子測試和測量過程中不可或缺的一部分。羅德與施瓦茨（Rohde&Schwarz）示波器作為高端測試設備，以其出色的性能和用戶友好的界面在業界廣受好評。本文將為您詳細介紹如何在羅德與施瓦茨示波器上設置和使用外部觸發，幫助您更高效地進行測量。

　　一、外部觸發的基本概念

　　在進行信號測量時，觸發功能用于穩定顯示和捕獲信號波形。外部觸發指的是利用來自被測設備（Device Under Test,DUT）或其他信號源的觸發信號來啟動示波器的采集過程。這種方式對于同步多臺設備或捕獲特定事件非常有用。

　　二、準備工作

　　在開始配置外部觸發之前，需要確保以下幾點準備工作：

　　1.設備連接：使用適當?shù)耐S電纜將外部觸發信號源連接到示波器的外部觸發輸入端口（通常標記為EXT或TRIG IN）。

　　2.信號源準備：確保觸發信號源穩定且能夠提供適當?shù)碾妷悍群皖l率。

　　3.示波器配置：打開羅德與施瓦茨示波器并進行基本設置，確保顯示屏上有清晰的波形顯示。

　　三、外部觸發的設置步驟

　　1.進入觸發菜單

　　在示波器的主界面上，找到并按下“觸發”按鈕。這通常位于前面板的顯著位置，或可以通過觸摸屏界面的菜單進入。

　　2.選擇觸發源

　　在觸發菜單中，選擇“觸發源”選項。通常默認的觸發源是“CH1”或“CH2”，此時需要將其更改為“EXT”或“外部”選項。具體操作步驟如下：

　　-觸摸或選擇“觸發源”選項。

　　-在彈出的菜單中，選擇“EXT”或“外部”。

　　3.設置觸發電平

　　觸發電平是決定觸發信號的電壓門檻。選擇“觸發電平”選項，并根據外部觸發信號的特性，調整電平值。確保設置的電平在觸發信號的實際電壓范圍內。

　　4.選擇觸發模式

　　觸發模式?jīng)Q定示波器如何響應觸發事件。常見的觸發模式包括自動（Auto）、普通（Normal）和單次（Single）。選擇適當?shù)挠|發模式以適應具體測量需求。例如：

　　-自動模式：適用于一般連續信號測量。

　　-普通模式：用于需要精確控制觸發點的測量。

　　-單次模式：用于捕獲一次性事件或瞬態信號。

　　5.調整觸發耦合

　　觸發耦合決定觸發信號通過什么方式輸入到示波器中。常見的觸發耦合模式包括直流（DC）、交流（AC）和低頻抑制（LF Reject）。根據實際情況選擇合適的耦合方式。例如：

　　-直流耦合：適用于包含直流成分的信號。

　　-交流耦合：適用于去除直流成分，僅關注交流信號。

　　-低頻抑制：用于抑制低頻干擾信號。

　　四、驗證與優化

　　完成基本設置后，通過觀察示波器屏幕上的波形顯示，驗證外部觸發的效果。如果波形不穩定或未能正確觸發，可以進行以下優化：

　　1.調整觸發電平：微調觸發電平，確保其在正確的信號幅度范圍內。

　　2.檢查信號連接：確認外部觸發信號源和示波器連接無誤，接觸良好。

　　3.優化觸發模式：根據實際測量需求，嘗試不同的觸發模式以獲得**波形顯示。

　　五、實際應用示例

　　假設我們需要測量一個帶有特定脈沖信號的電路，并希望使用外部觸發功能來捕獲關鍵脈沖事件。以下是具體的操作步驟：

　　1.連接觸發信號源：將脈沖信號源的輸出連接到示波器的外部觸發輸入端口。

　　2.設置觸發源為外部：在觸發菜單中，將觸發源設置為“EXT”。

　　3.調整觸發電平：設置觸發電平至脈沖信號的中間電壓值，以確保每次脈沖都能觸發示波器。

　　4.選擇單次觸發模式：選擇“單次”模式以捕獲單個脈沖事件，并在觸發后停止采集。

　　5.開始測量：啟動外部設備并生成脈沖信號，觀察示波器是否正確觸發并顯示脈沖波形。

　　使用羅德與施瓦茨示波器進行外部觸發不僅可以提高測量的精確度，還能幫助工程師更好地分析復雜信號。在實際操作中，熟練掌握觸發設置并根據具體需求進行優化，是成功完成測量任務的關鍵。希望本文的詳細介紹能幫助您更好地利用羅德與施瓦茨示波器的外部觸發功能，提高工作效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
