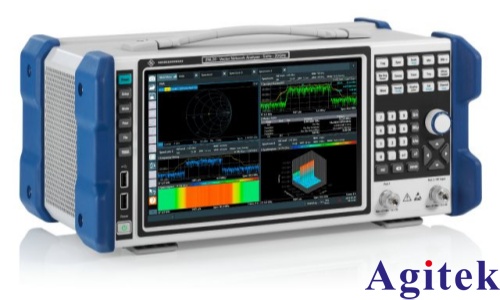

如何驗證矢量網絡NA）是射頻與微波領域中至關重要的測量工具，其測量結果的準確性直接關系到產品研發與生產質量。要確保這雙“射頻之眼”時刻保持精準，關鍵在于科學的校準與嚴謹的驗證。

一、校準：精準測量的基石

校準是消除系統誤差、確保測量準確性的核心步驟。在進行任何驗證之前，必須先完成高質量的校準。

1. 選擇合適的校準方法

單端口校準（1-Port Cal）： 適用于僅需測量反射參數（如S11）的場景。操作時，需按順序將校準件的開路（Open）、短路（Short）和負載（Load）連接到指定端口，并在儀器提示完成后更換下一個。

雙端口校準（2-Port Cal）： 用于全面測量S參數。它包含兩個部分：首先，分別對端口1和端口2執行反射校準（同單端口步驟）；其次，連接兩個端口的直通（Thru）校準件，完成傳輸校準。

2. 校準操作的三大要點

清潔第一： 接口處的灰塵或氧化是導致數據漂移的首要原因。連接前務必使用專用清潔工具對接頭進行清潔。

力矩控制： 射頻連接非常精密，“手勁”過大易損壞螺紋，過小則導致接觸不良。建議使用力矩扳手，標準扭矩通常為8 inch-pounds（約0.9 N·m）。

連接技巧： 連接時應轉動外螺套，避免內螺套轉動，以防磨損內部針頭。同時，若測試中使用了固定線纜或夾具，必須在校準前就將其接入系統，讓儀器一并消除其帶來的誤差。

二、驗證：校準后的“體檢三部曲”

完成校準后，切勿直接測量昂貴的被測器件（DUT），而應立即進行以下三項驗證，確保儀器“狀態在線”。

1. 直通檢查（測傳輸） 將兩個端口用高質量的直通件連接，觀察S21（傳輸參數）曲線。一條“健康”的曲線應是一條平坦的0dB直線，相位接近0°。若曲線波動過大，則說明連接不可靠或校準失敗。

2. 負載檢查（測反射） 在任一端口接上50Ω精密負載，觀察S11（反射參數）曲線。理想情況下，這應是一條緊貼底部的直線，回波損耗通常應小于-40dB。若曲線上出現明顯的“鼓包”，則表明校準失敗或負載件本身已損壞。

3. 開路/短路檢查 觀察史密斯圓圖，校準后的開路（Open）和短路（Short）測量點應分別穩定地位于圓圖的左右兩端。這是判斷反射校準是否準確的直觀方法。

三、持續管理與進階技巧

校準保質期： 校準并非一勞永逸。若實驗室溫度發生劇烈波動或儀器關機重啟，都建議重新校準。

數據管理： 建立校準數據的存儲、備份和版本管理機制，以便追溯和比對。

進階分析： 對于有更高要求的用戶，可以結合時域（TDR）和頻域數據進行交叉驗證，或利用儀器自帶的自檢功能（如Auto-Cal）來快速驗證校準狀態。

通過嚴格執行校準規程和驗證流程，才能最大程度地提高矢量網絡分析儀的測量精度，為后續的器件設計和調試提供可靠依據。
