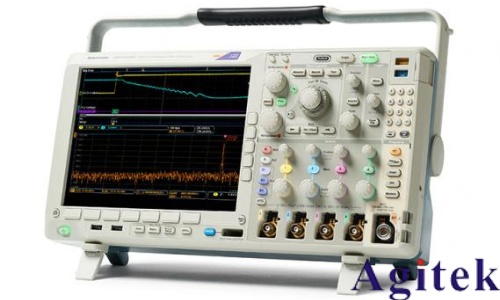

在現代高速數字電路設計中，PCI Express（PCIe）作為主流的串行互連標準，其信號完整性直接關系到系統性能與穩定性。泰克MDO3024混合域示波器憑借其高帶寬、多通道集成與強大的分析功能，成為進行PCIe信號測試的理想工具。結合專業的一致性分析軟件與模塊化探頭系統，工程師可高效完成從物理層波形捕獲到協議級合規性驗證的全流程測試。

進行PCIe信號測試時，首先需正確配置示波器與探頭。MDO3024支持TekVPI探頭接口，可直接連接有源差分探頭，用于捕獲PCIe發射端的差分時鐘與數據信號。建議使用通道1連接參考時鐘，通道3連接數據信號，確保信號路徑匹配，減少引入噪聲。在軟件端，運行示波器內置的串行數據分析套件，選擇PCIe 3.0（或對應代數）的一致性測試模板，設置待測項目，如眼圖、抖動、上升時間等關鍵參數。

在測試過程中，可利用軟件引導完成碼型配置。例如，通過CLB3測試夾具切換開關，將DUT輸出設置為preset 4測試碼型，確保測試條件符合規范要求。示波器捕獲波形后，自動進行數據處理，生成眼圖、直方圖及抖動頻譜。特別地，對于參考時鐘的測量，需將測試夾具切換至時鐘模式，捕獲100 MHz參考時鐘信號，分析其頻率穩定性與抖動性能。

測試完成后，系統可生成詳盡的測量報告。報告中包含各項指標的通過/失敗狀態，如“平均UI長度”“眼高”“抖動成分分析”等。若出現臨界超標，如頻率偏差或抖動接近上限，工程師可借助Wave Inspector導航功能，深入分析波形細節，定位問題根源。此外，MDO3024支持JTOL（抖動與眼圖輪廓）測試，結合正弦抖動校準功能，可評估接收器在不同通道損耗下的誤碼率性能，進一步驗證系統魯棒性。

總之，泰克MDO3024示波器不僅具備出色的硬件性能，更通過智能化軟件套件，將復雜的PCIe一致性測試流程標準化、自動化。無論是研發調試還是生產驗證，它都能顯著提升測試效率與準確性，是高速數字接口測試中不可或缺的核心工具。
