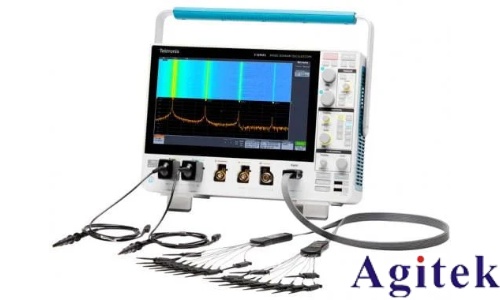

一、準備工作與連接

在開始測量之前，需要準備泰克示波器、音頻信號源（如音頻播放器、麥克風、音頻發生器等）以及連接線纜（如BNC轉鱷魚夾線或探頭）。首先，將探頭的BNC連接器插入示波器的輸入通道（CH1或CH2），并將探頭的接地夾連接到信號源的接地端，信號線連接到信號源的輸出端。確保所有連接緊密可靠，避免接觸不良或信號干擾。

二、示波器基本設置

1. 垂直系統設置（Vertical） 調整垂直刻度（Volts/Div），使信號幅度在屏幕上清晰顯示。例如，對于1V左右的音頻信號，可將垂直刻度設為0.5V/div或1V/div。同時，選擇合適的輸入耦合方式，一般選擇“AC”（交流耦合）以濾除直流偏置，只顯示交流音頻信號。

2. 水平系統設置（Horizontal） 根據音頻信號的頻率范圍（20Hz-20kHz）調整水平時基（Time/Div）。例如，對于1kHz信號，可設置為0.2ms/div至1ms/div，以便觀察1-2個完整周期。

3. 觸發設置（Trigger） 選擇“邊沿觸發”（Edge Trigger），觸發源設為所用通道（如CH1），觸發電平調整至信號幅度的中間位置，確保波形穩定顯示。

三、信號測量與分析

1. 自動測量（Auto Measure） 使用示波器的“Measure”功能，可自動測量信號的關鍵參數：

頻率（Frequency）：判斷信號音調。

峰峰值（Vpp）：反映信號動態范圍。

有效值（Vrms）：用于功率計算。

2. 波形觀察 觀察波形形狀可判斷信號質量。純凈的音頻信號（如正弦波）應平滑無畸變；若出現削波（Clipping）、毛刺或非線性失真，說明信號存在過載或干擾。

3. 高級分析

FFT功能：通過【Math】→【FFT】可將時域信號轉換為頻域，分析信號的頻譜成分，識別噪聲、諧波或干擾頻率。

THD測量：部分型號支持總諧波失真（THD）測量，用于評估音頻設備的保真度。

四、注意事項

接地問題：確保所有設備共地，避免形成接地環路引入噪聲。

探頭選擇：根據信號幅度選擇1:1或10:1探頭，避免超過示波器的輸入電壓范圍。

帶寬限制：音頻信號頻率較低，可開啟示波器的帶寬限制功能（如20MHz），濾除高頻噪聲，使波形更清晰。

通過以上步驟，可以準確測量音頻信號的各項參數，并通過波形和頻譜分析判斷信號質量。熟練掌握泰克示波器的使用，對于音頻系統調試、故障排查及性能評估具有重要意義。
