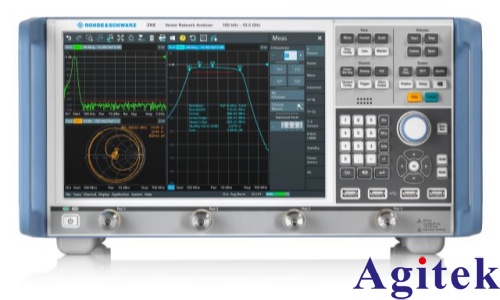

矢量網絡分析儀（VNA）作為微波射頻領域核心的測量設備，其測量精度直接關系到產品研發與生產的質量。而校準，是確保其測量結果準確可靠的關鍵環節。掌握科學的校準技巧，不僅能有效消除系統誤差，還能大幅提升測試效率與可靠性。

一、校準前的周密準備

成功的校準始于嚴謹?shù)臏蕚涔ぷ鳌Ｊ紫龋瑑x器開機后需預熱至少30分鐘，以確保內部電路達到熱穩定狀態，減少漂移誤差。其次，應根據被測器件（DUT）的特性，預先設置好頻率范圍、掃描點數和中頻帶寬（IFBW）。值得注意的是，掃描點數越多、中頻帶寬越窄，測量精度越高，但掃描速度會相應減慢，需在精度與效率之間做出權衡。此外，務必在儀表菜單中選擇與實際硬件完全一致的“Cal Kit”型號，否則將導致基準錯誤，影響整個校準過程的有效性。

二、選擇合適的校準方法

針對不同的測試場景，應靈活選用最適宜的校準方法。SOLT（短路-開路-負載-直通）校準是最常用的方法，適用于大多數同軸測量場景，能有效消除12項系統誤差。當被測器件接口極性相同或類型不匹配時，可采用未知直通校準，避免使用適配器引入額外誤差。而對于非同軸或高頻高精度測量，TRL（直通-反射-傳輸線）校準則更為理想，它對校準件的精確參數依賴性較低，能實現更高精度的校準。電子校準件（ECal）則通過電子切換狀態，大幅提升了校準的速度與便利性。

三、嚴謹執行校準流程

以雙端口SOLT校準為例，其流程需嚴格遵循。首先，分別對Port 1和Port 2執行反射校準，依次連接開路（Open）、短路（Short）、負載（Load）校準件，并在儀表上點擊對應按鈕，聽到提示音或顯示“√”后進入下一步。隨后進行傳輸校準，將兩個端口用直通（Thru）件連接，儀表會自動計算傳輸誤差。整個過程中，必須確保所連接的校準件與點擊的按鈕一一對應，若連接錯誤，可重新完成正確校準以覆蓋錯誤數據。

四、校準后的驗證與維護

校準完成后，必須進行驗證，絕不能直接測量昂貴的DUT。建議進行“體檢三部曲”：一是直通檢查，將兩個端口用直通件連接，觀察S21曲線是否為平坦的0dB直線；二是負載檢查，在端口接上50Ω負載，觀察S11是否緊貼底部（回波損耗 < -40dB）；三是開路/短路檢查，觀察Smith圓圖上的點是否穩定在預期位置。

日常維護中，需注意操作細節。射頻連接非常嬌氣，建議使用扭矩扳手，標準力矩通常為8 inch-pounds（約0.9 N·m），避免“手勁”過大損壞螺紋或過小導致接觸不良。接口的清潔是防止數據漂移的關鍵，連接前務必仔細清潔接頭。此外，當環境溫度變化超過±5℃時，機械校準需重新進行，而電子校準可啟用自動溫度補償功能。

通過以上技巧的系統應用，不僅能確保矢量網絡分析儀始終處于**工作狀態，更能為射頻微波器件的精準測量提供堅實保障。
