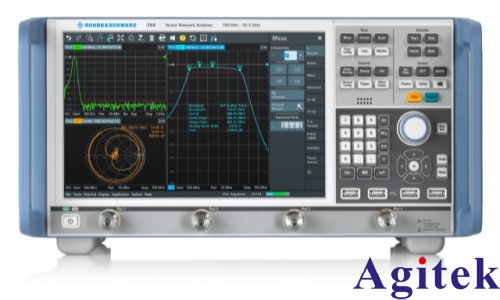

在射頻與微波測量領域，矢量網絡分析儀（VNA）是評估器件性能的核心工具。然而，測試系統中的連接線纜、轉接頭以及夾具等附加組件，會引入不可避免的相位延遲、損耗和反射誤差，從而影響測量結果的準確性。端口延伸（Port Extension）功能，正是矢量網絡分析儀提供的一項強大工具，用于補償這些由測試線纜和夾具引入的系統誤差，將電氣校準面虛擬地延伸至待測件的實際連接位置，從而確保測量數據的真實性和可靠性。

理解端口延伸的原理

在進行精確測量前，我們通常會使用校準件（如開路、短路、負載、直通）在校準面上進行校準，以消除分析儀自身的系統誤差。但在許多實際測試場景中，待測件（DUT）無法直接連接到校準面，中間往往存在一段測試線纜或測試夾具。這段額外的物理路徑會引入相位偏移和信號損耗。

端口延伸功能就是為了解決這個問題。它允許用戶在完成基礎校準后，通過設定特定的電氣長度或直接測量一個已知的參考標準（如短路件），讓分析儀計算出這段額外路徑的相位特性，并在后續測量中自動補償其影響。這相當于在數學上將校準面“延伸”到了線纜或夾具的末端，使該位置成為新的、虛擬的測量參考面。

端口延伸的具體應用方法

利用端口延伸功能補償線纜誤差，主要有兩種常用方法：

手動設置電氣長度

這種方法適用于已知線纜精確電氣參數的場景。

1. 完成基礎校準：首先，使用校準件在矢量網絡分析儀的物理端口上完成SOLT（短路-開路-負載-直通）校準。

2. 接入測試線纜：將需要補償的測試線纜連接到相應的端口上。

3. 設置延伸參數：進入分析儀的端口延伸設置菜單。用戶需要輸入線纜的電氣長度，通常以長度單位（如毫米）或時間單位（如皮秒）表示。這個數值代表了信號在線纜中傳播所造成的相位延遲。例如，若線纜導致信號延遲了5毫米的等效距離，則將端口延伸距離設置為5毫米。分析儀會據此自動補償該段距離引入的相位偏移。

4. 驗證與測量：設置完成后，可以連接一個已知特性的器件（如短路器）到線纜末端進行驗證。如果設置準確，測量結果應與理論值高度吻合。隨后即可連接待測件進行精確測量。

自動端口延伸

這種方法更為便捷和精確，尤其適用于參數未知的線纜或復雜的測試夾具。

1. 完成基礎校準：同樣，首先在分析儀物理端口上完成基礎校準。

2. 連接參考標準：將測試線纜或夾具連接到端口，并在其末端連接一個已知的參考標準件。最常用的是短路器（Short）。

3. 啟動自動延伸：在分析儀菜單中選擇自動端口延伸功能，并指定所使用的參考標準。分析儀會向線纜末端發射信號，并測量其反射特性。

4. 自動計算與補償：由于分析儀已知參考標準（如短路器）的理想響應，通過對比實際測量到的響應與理想響應之間的差異，它能自動計算出線纜或夾具引入的相位偏移量，并完成補償設置。

5. 開始測量：自動端口延伸完成后，校準面即被精確地延伸至線纜末端，此時即可直接連接待測件進行測量，所得數據將不再包含測試附件的誤差。

總結

端口延伸是矢量網絡分析儀中一項至關重要的誤差補償技術。無論是通過手動設置電氣長度還是利用已知標準件進行自動延伸，其核心目的都是為了將測量參考面精確地定位到待測件的實際位置，從而有效消除測試線纜和夾具帶來的相位和損耗誤差。正確理解和應用這一功能，是確保射頻與微波測量結果準確、可靠的必要步驟，對于產品研發、生產測試和質量控制都具有重大意義。
