E4990A阻抗分析儀是一種高性能的儀器，用于測量電感、電容和電阻等交流電性能參數。通過使用E4990A阻抗分析儀，我們可以了解被測件的阻抗、電容和電感特性。本文將詳細介紹如何使用E4990A阻抗分析儀進行交流阻抗測量。

一、連接測量電路
首先，將被測件與儀器連接。確保所有電路連接正確，并確保測量電路中沒有任何故障或短路。對于不同的被測件類型，可以選擇不同的測量電路拓撲，如電壓測量或電流測量。根據被測件特性來選擇合適的電路連接方式非常重要。

二、設置測量條件
在E4990A的控制面板上，可以設置所需的測量參數。首先，選擇適當的頻率范圍。對于不同的被測件，可能需要在低頻、中頻或高頻范圍內進行測量。同時，也可以設置快速掃描和測量點數等參數，根據實際需求進行調整。

三、開始測量
在確認所有設置后，可以開始測量。確保被測件處于穩定狀態，然后按下“開始”按鈕開始測量。E4990A將開始掃描所選的頻率范圍，并依次測量每個頻率點的阻抗、電感和電容等參數。

四、數據分析
當測量完成后，E4990A將會顯示測量結果。可以通過界面上的數據表格和圖形來查看和分析測量結果。這些結果可以用于評估被測件的性能，如電感質量因數（Q因數）和等效串聯電阻等。

五、校準和質量控制
為確保測量結果的準確性，定期進行校準和質量控制是非常重要的。E4990A支持多種校準方法，如短路校準和開路校準等。這些校準過程可以對儀器進行校準，以保持準確度和可靠性。

六、降低誤差
在實際測量中，可能會遇到一些誤差源，如電纜長度和傳輸線阻抗等。為降低這些誤差的影響，可以使用補償技術，如短路補償和開路補償。

七、測試方案實際案例（SOP)

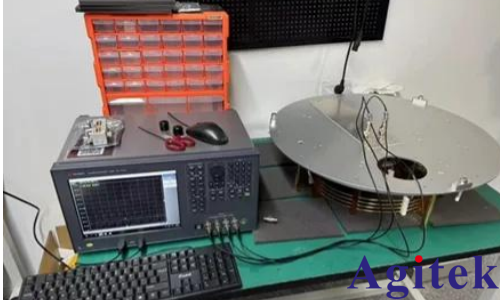

1. 將立體線圈水平放置在絕緣測試平臺上，確保線圈各部分不與其他導電物體 接觸（后續更新為正式測試工裝）；

2. 設置掃描頻率，點擊儀器上的SweepSetup，設置CWFreq為13.56MHz；

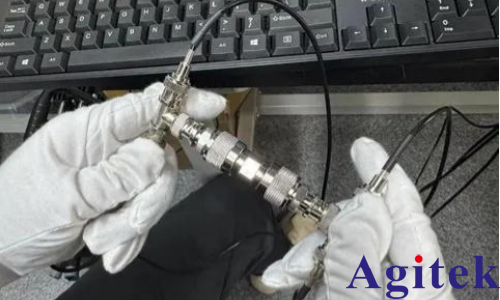

3. 校準前準備：阻抗分析儀端，LCur與LPot為一組，HPot與HCur為一組，兩 兩接在T型轉接頭上，通過直通連接件直連.

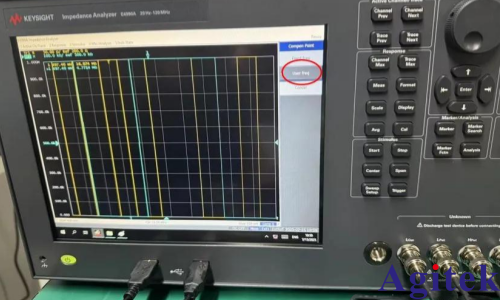

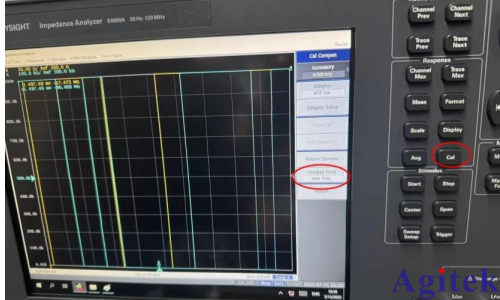

4. 點擊儀器上的Cal，點擊屏幕上的CompenPoint，選擇Userfreq，確定校準頻 率為13.56MHz；

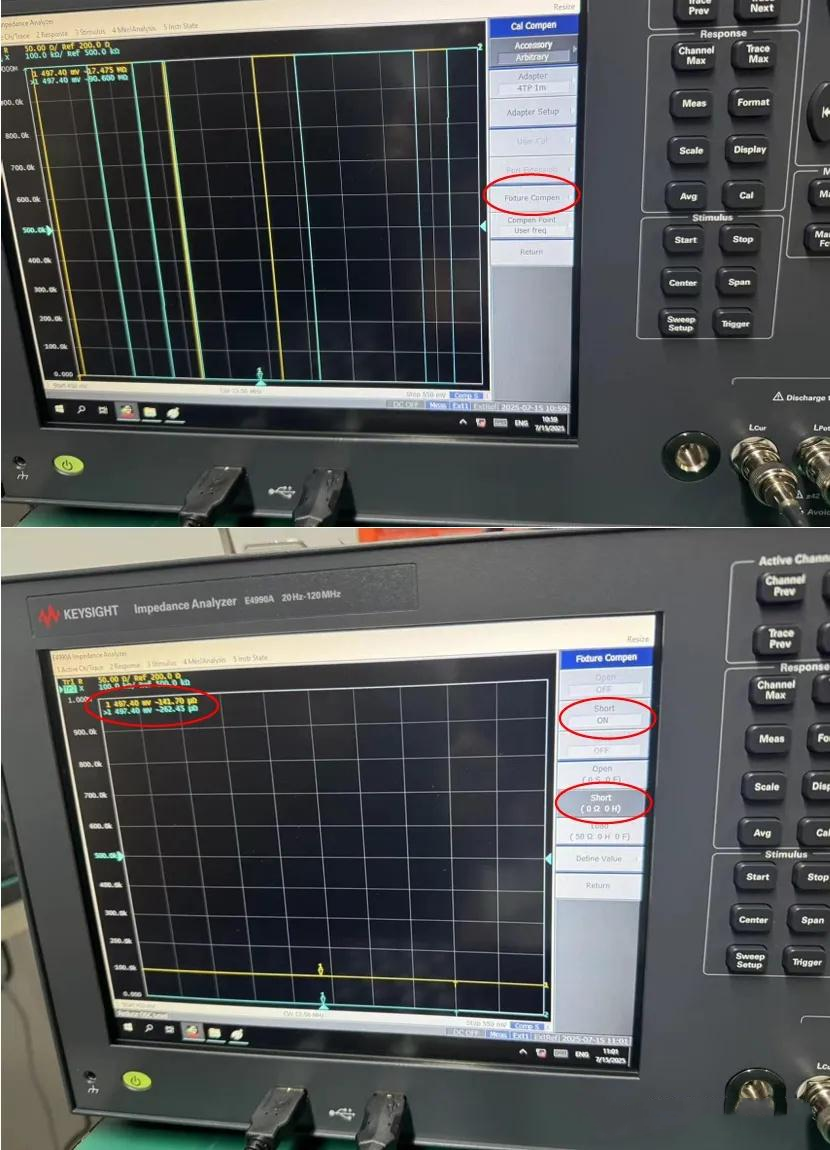

5. 設置完校準頻率后，點擊屏幕上的FixtureCompen，選擇短路校準Short（0 Ω 0H），等待一段時間后，會出現“滴”蜂鳴聲，上方Short顯示ON，即校準 完成，觀察此時電阻，應為uΩ量級；

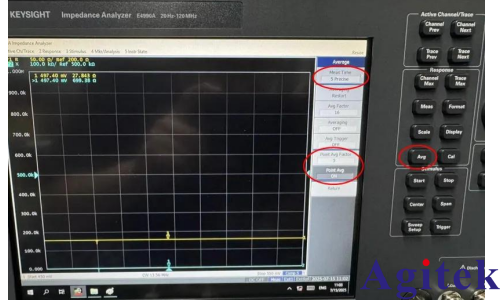

6. Avg 設置：點擊儀器的Avg，屏幕上的MeasTime選擇5Precise，屏幕上的Point Avg Factor 選擇 5 次，確認PointAvg處于ON狀態；

7. 正確連接阻抗分析儀與線圈，阻抗分析儀端，LCur與LPot為一組，HPot與 HCur 為一組，兩兩接在T型轉接頭上，分別連接內外線圈的輸入端，確認擰緊 后開始計時，約60s后讀取阻抗實部和阻抗虛部，讀取時需確認Mark點為1，R； 2，X；

8. 保存測試數據，點擊儀器上的System，選擇屏幕上的DumpScreenImage，保 存屏幕截圖；點擊儀器上的Save/Recall，選擇屏幕上的SaveTraceData，保存數 據；命名規則為（例）：20250719（時間）-016（線圈編號）-1（第幾次測試）；
